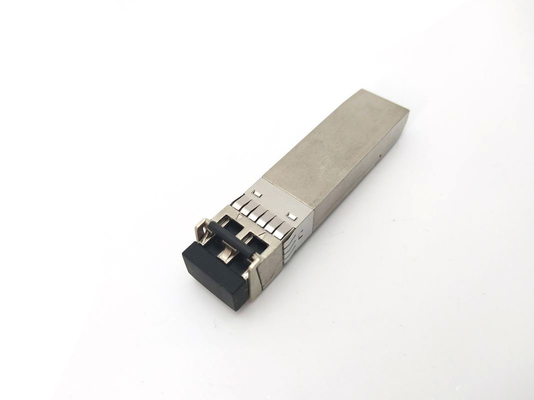

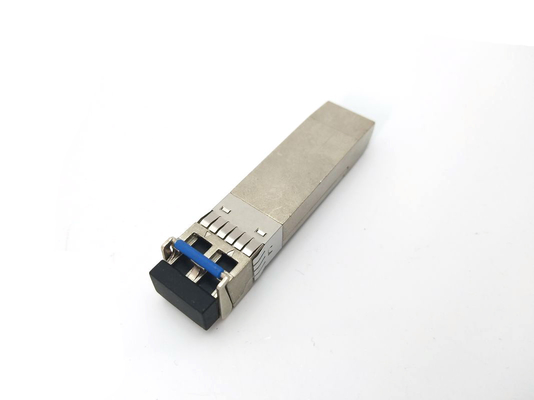

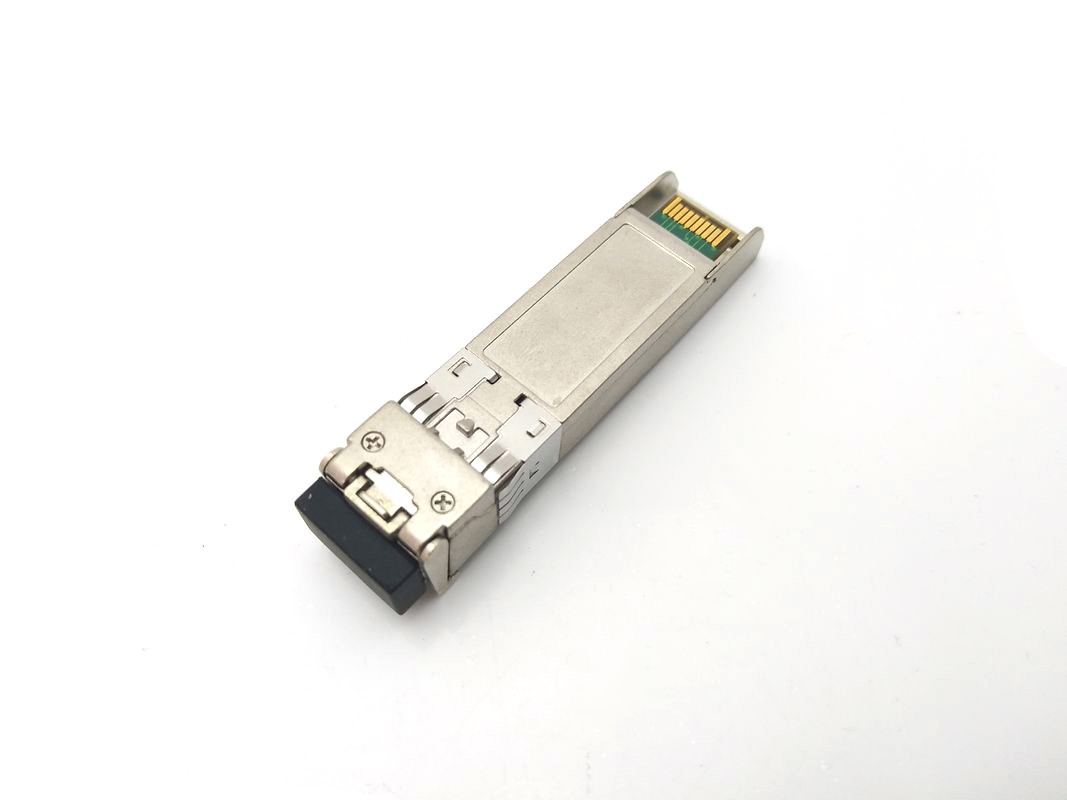

10Gb/S 1310nm Duplex LC Single Mode SFP Optical Transceiver
| SMF links up: | 10km | Power Supply: | +3.3V |
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| High Light: | 10GBASE LR LW SFP Optical Transceiver,10GBASE LR LW Transceiver,10Gb/S Optical Transceiver |
||
10Gb/S 1310nm Duplex LC Single Mode SFP Optical Transceiver
10Gb/s 10km SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Single mode
Cechy:
- Obsługuje prędkości transmisji od 9,95 do 11,3 Gb/s
- Hot-Pluggable (Wymienny podczas pracy)
- Złącze Duplex LC
- Nadajnik 1310nm DFB, fotodetektor PIN
- Łącza SMF do 10 km
- Interfejs 2-przewodowy dla specyfikacji zarządzania zgodny z interfejsem monitorowania diagnostycznego cyfrowego SFF 8472
- Zasilanie: +3,3V
- Pobór mocy<1,5W
- Zakres temperatur: 0~ 70°C
- Zgodny z RoHS
Zastosowania:
- 10GBASE-LR/LW Ethernet
- SONET OC-192 / SDH
- 10G Fibre Channel
Opis:
SFP+ 10G LR to bardzo kompaktowy moduł nadawczo-odbiorczy optyczny 10 Gb/s do szeregowych aplikacji komunikacji optycznej przy 10 Gb/s. SFP konwertuje szeregowy strumień danych elektrycznych 10 Gb/s na sygnał wyjściowy optyczny 10 Gb/s i sygnał wejściowy optyczny 10 Gb/s na szeregowe strumienie danych elektrycznych 10 Gb/s. Szybki interfejs elektryczny 10 Gb/s jest w pełni zgodny ze specyfikacją SFI.
Wysokowydajny nadajnik 1310nm DFB i wysokoczuły odbiornik PIN zapewniają doskonałą wydajność dla aplikacji Ethernet na łączach do 10 km.
Moduł SFP+ jest zgodny z SFF-8431, SFF-8432 i IEEE 802.3ae 10GBASE-LR. Funkcje diagnostyki cyfrowej są dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, zgodnie ze specyfikacją SFF-8472.
W pełni zgodny z SFP format zapewnia możliwość wymiany podczas pracy, łatwe uaktualnienia portów optycznych i niską emisję EMI.
Maksymalne wartości znamionowe
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka |
| Temperatura przechowywania | TS | -40 | +85 | °C | |
| Temperatura pracy obudowy | TA | 0 | 70 | °C | |
| Maksymalne napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Wilgotność względna | RH | 0 | 85 | % |
Charakterystyka elektryczna (TOP = 0 do 70 °C, VCC = 3.135 do 3.465 Wolty)
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka | Uwaga |
| Napięcie zasilania | Vcc | 3,135 | 3,465 | V | ||
| Prąd zasilania | Icc | 430 | mA | |||
| Pobór mocy | P | 1,5 | W | |||
| Sekcja nadajnika: | ||||||
| Impedancja różnicowa wejściowa | Rin | 100 | Ω | 1 | ||
| Tolerancja napięcia stałego wejścia różnicowego (Ref VeeT) | V | -0,3 | 4 | V | ||
| Różnicowy skok napięcia wejściowego | Vin,pp | 180 | 700 | mV | 2 | |
| Napięcie wyłączenia transmisji | VD | 2 | Vcc | V | 3 | |
| Napięcie włączenia transmisji | VEN | Vee | Vee+0,8 | V | ||
| Sekcja odbiornika: | ||||||
| Tolerancja napięcia wyjściowego jednokierunkowego | V | -0,3 | 4 | V | ||
| Napięcie różnicowe wyjścia Rx | Vo | 300 | 850 | mV | ||
| Czas narastania i opadania wyjścia Rx | Tr/Tf | 30 | ps | 4 | ||
| Błąd LOS | VBłąd LOS | 2 | VccHOST | V | 5 | |
| LOS Normalny | VLOS norm | Vee | Vee+0,8 | V | 5 | |
Uwaga:
1. Podłączony bezpośrednio do pinów wejściowych danych TX. Sprzężenie AC z pinów do układu scalonego sterownika lasera.
2. Zgodnie z SFF-8431 Rev 3.0
3. Do zakończenia różnicowego 100 omów.
4. 20%～80%
5. LOS to wyjście z otwartym kolektorem. Powinno być podciągnięte rezystorem 4,7k – 10kΩ na płycie głównej. Normalna praca to logika 0; utrata sygnału to logika 1. Maksymalne napięcie podciągania wynosi 5,5 V.
Parametry optyczne (TOP = 0 do 70°C, VCC = 3.135 do 3.465 Wolty)
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka | Uwaga |
| Sekcja nadajnika: | ||||||
| Środkowa długość fali | λt | 1290 | 1310 | 1330 | nm | |
| Szerokość spektralna | △λ | 1 | nm | |||
| Średnia moc optyczna | Pavg | -8,2 | 0,5 | dBm | 1 | |
| Moc optyczna OMA | Poma | -5,2 | dBm | |||
| Moc wyłączenia lasera | Poff | -30 | dBm | |||
| Współczynnik ekstynkcji | ER | 3,5 | dB | |||
| Kara za dyspersję nadajnika | TDP | 3,2 | dB | 2 | ||
| Szum względny | Rin | -128 | dB/Hz | 3 | ||
| Tolerancja na odbicie optyczne | 20 | dB | ||||
| Sekcja odbiornika: | ||||||
| Środkowa długość fali | λr | 1260 | 1355 | nm | ||
| Czułość odbiornika | Sen | -14,5 | dBm | 4 | ||
| Czułość obciążona (OMA) | SenST | -10,3 | dBm | 4 | ||
| Los Assert | LOSA | -25 | - | dBm | ||
| Los Dessert | LOSD | -15 | dBm | |||
| Histereza Los | LOSH | 0,5 | dB | |||
| Przeciążenie | Sat | 0 | dBm | 5 | ||
| Odbicie odbiornika | Rrx | -12 | dB | |||
Uwaga:
1. Dane dotyczące średniej mocy mają charakter informacyjny, zgodnie z IEEE802.3ae.
2. Wartość TWDP wymaga, aby płyta główna była zgodna z SFF-8431. TWDP jest obliczane przy użyciu kodu Matlab podanego w klauzuli 68.6.6.2 IEEE802.3ae.
3. Odbicie 12dB.
4. Warunki testów obciążonego odbiornika zgodnie z IEEE802.3ae. Testowanie CSRS wymaga, aby płyta główna była zgodna z SFF-8431.
5. Przeciążenie odbiornika określone w OMA i w najgorszych kompleksowych warunkach obciążenia.
Wymiary mechaniczne:
-
