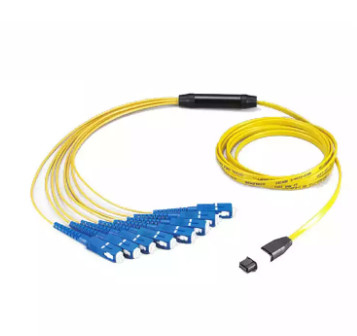

12-rdzeniowy kabel krosowy MTP / MPO - SC SM używany wewnątrz pudełka modułu
| Product Name: | MPO Fiber Optic Patch Cord | Total Length: | 0.5M / 1M /1.5M / Customized |
| Cable Color: | Yellow | Connector Type: | Female /Male |
| Cable Materia: | LSZH / PVC / OFNP | Loss Data: | Elite Loss/Standard Loss |
| High Light: | 12-rdzeniowy kabel krosowy SC SM,12-rdzeniowy kabel krosowy MTP MPO |
||
Kabel krosowy światłowodowy 12-włóknowy MTP/MPO - SC SM używany wewnątrz modułu
Opis
Kable główne MPO/MTP służą do łączenia kaset, paneli lub wzmocnionych rozgałęźników MPO, a także do szybkiego wdrażania okablowania szkieletowego o dużej gęstości w centrach danych i innych środowiskach o dużej liczbie włókien, zmniejszając instalację lub rekonfigurację sieci.
Kable główne MPO/MPT wykorzystują kompaktową i wytrzymałą strukturę mikrokabli, podzieloną na SM, MM i 10G MM według różnych kolorów. Zakres włókien wynosi od 12 do 144, opcje polaryzacji MTP to TIA: Styl A (w górę), Styl B (w dół) i Styl C (w górę/w górę). Długość kabla jest produktem niestandardowym, prosimy o przesłanie nam swoich wymagań e-mailem!
Cechy
· Złącze MPO/MTP z 12 i 24 włóknami w standardzie
· Dostępne w OS1/2, OM2, OM3 i OM4
· Dostępne w FC, LC, SC, ST, MU i MTP
· Typ polerowania interfejsu to PC, UPC i APC
· Dostępne w 12 / 24 / 36 / 48 / 72 / 96 / 144 włóknach
· 100% testowane fabrycznie
· Dyskrete złącza są utwardzane termicznie i wykorzystują ceramiczne tuleje i tulejki
· Rozgałęzianie włókien ze złączy MPO/MTP na pojedyncze lub dupleksowe
· Dostosowane do długości, przesunięcia, typu złącza, stylu rozgałęzienia, liczby włókien i etykietowania włókien
Zastosowania:
♦ Infrastruktura centrów danych
♦ Sieć obszaru pamięci masowej - Fiber Channel
♦ Nowe protokoły 40 i 100 Gb/s
Technologia wstępnie zakończona MPO/MTP - Polaryzacja
Trzy metody polaryzacji Typ A, Typ B i Typ C są używane w celu zagwarantowania właściwej alokacji dwukierunkowej.
Kable MTP/MPO
Kabel MTP/MPO ma zalety krótszego czasu instalacji, przetestowanej i gwarantowanej jakości oraz większej niezawodności. Posiada kilka różnych rodzajów.
Kable główne
Kable główne służą jako stałe połączenie łączące ze sobą moduły MTP/MPO. Są dostępne z 12, 24, 48 i 72 włóknami. Ich końce są zakończone złączami MTP/MPO z 12 lub 24 włóknami, zgodnie z wyborem klienta. Te kable główne, takie jak 12-włóknowy kabel główny MPO, mogą pomóc w stworzeniu prostej, opłacalnej sieci 40G poprzez zainstalowanie strukturalnego systemu okablowania. Kabel główny MTP/MPO wymaga większej staranności w planowaniu, ale ma szereg zalet, takich jak wyższa jakość, minimalne odchylenie, krótszy czas instalacji, lepsza ochrona, mniejsza objętość kabla i niższe koszty całkowite.
Specyfikacja:
Model | SM | MM |
Liczba włókien w złączu | 8/12/24 rdzenie | |
Polerowanie | PC/APC | |
Kolor obudowy | standardowy (zielony) Elite (żółty) standardowy (zielony) | Standardowy (beżowy) Elite (Auqa) |
Standardowy typ straty wtrąceniowej | mniej niż 0,7 dB | mniej niż 0,5 dB |
Typ Elite straty wtrąceniowej | mniej niż 0,35 dB | mniej niż 0,3 dB |
Strata odbiciowa (dB) | PC>50dB/APC>60dB | >30dB |
Trwałość (500 połączeń) | mniej niż 0,2 dB | |
Długość fali testowej | 1310/1550nm | 850/1300nm |
Pakowanie
-
