OM3 72 Kable multimodowe SM MM MPO MTP
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Cable color: | Yellow /Aqua / Wathet Blue /Purple /Violet |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | Singlemode / Mutilmode |
| High Light: | Kable MTP SM MM MPO,OM3 72 Kable MTP z włókna,OM3 72 Kable MPO z włókna |
||
Kable OM3 72 włókien światłowodowych wielomodowych SM MM MPO MTP

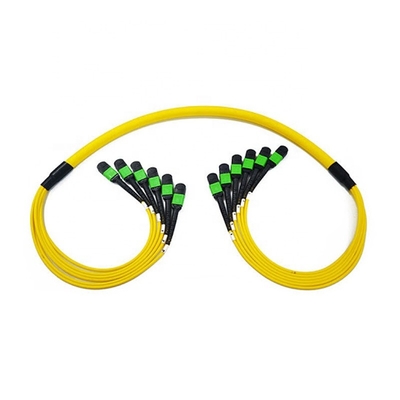

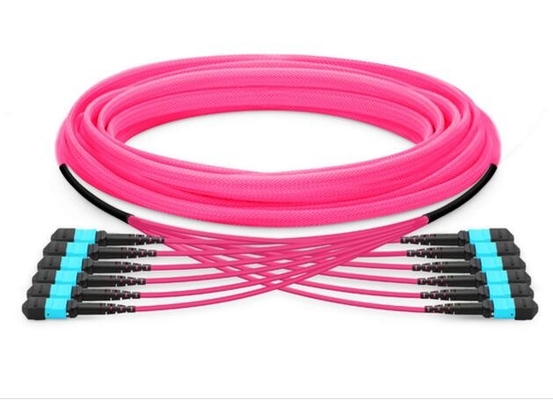

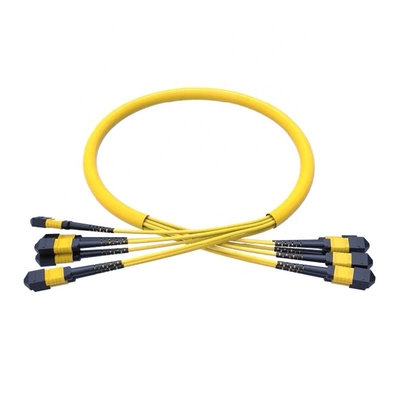

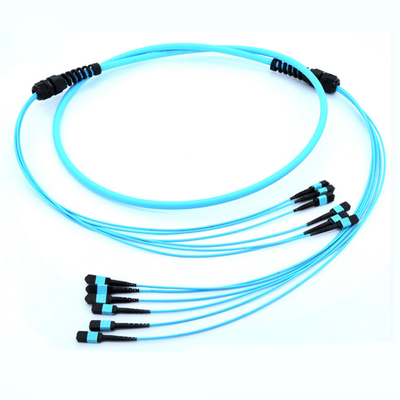

Kabel krosowy 72 włókna 6 MPO do 6 MPO, wielomodowy jednomodowy SM MM MTP
Kable MTP/MPO składają się ze złączy MTP/MPO i kabli światłowodowych, inne złącza, takie jak LC, mogą być również obecne w niektórych rodzajach kabli MTP/MPO. Używane kable światłowodowe to zazwyczaj OM3 i OM4, które są zoptymalizowanymi laserowo wielomodowymi włóknami optycznymi.
Cechy
- Instalacja szkieletowa
- W 100% przetestowane przed dostawą
- Dostępne MTP i MPO
- Użyj złącza światłowodowego 12/24 rdzeni
- Liczba włókien w kablu głównym zwykle 12 / 24 / 36 / 48 / 72 / 96 / 144
- Kabel okrągły 3,0/3,6 mm lub dostosowany
- SM/OM1/OM2/OM3/OM4 lub dostosowany
- Dostępne LSZH, OFNR, OFNP
Noski i rowki prowadzące (klucz) po stronie górnej to dwie inne wyraźnie widoczne cechy, które zapewniają, że adapter trzyma złącze z prawidłowymi końcami wyrównanymi względem siebie. W oparciu o umiejscowienie klucza dostępne są dwa rodzaje adapterów MPO. Jednym z nich jest „klucz do góry do klucza w dół”. Oznacza to, że klucz jest u góry po jednej stronie, a na dole po drugiej. Dwa złącza są połączone obrócone o 180° względem siebie. Drugi to „klucz do góry do klucza do góry”. Oznacza to, że oba klucze są skierowane do góry. Dwa złącza są połączone w tej samej pozycji względem siebie.
Zasada połączenia
- Zawsze używaj jednego złącza męskiego i jednego złącza żeńskiego plus jednego adaptera MPO podczas tworzenia połączenia MPO (patrz poniższe zdjęcie).
- Nigdy nie łącz żeńskiego ze żeńskim ani męskiego z męskim. Powinno być połączone z męskim i żeńskim, jak stwierdzono powyżej. W przypadku połączenia żeńsko-żeńskiego rdzenie włókien dwóch złączy nie będą na tej samej wysokości, ponieważ brakuje pinów prowadzących. Doprowadzi to do strat w wydajności. Połączenie męsko-męskie ma jeszcze bardziej katastrofalne skutki. Tam piny prowadzące uderzają o piny prowadzące, więc nie ma kontaktu. Może to również uszkodzić złącza.
- Nigdy nie demontuj złącza MPO. Piny są trudne do odłączenia od złącza MPO, a włókna mogą pęknąć w trakcie. Ponadto gwarancja staje się nieważna, jeśli otworzysz obudowę złącza.
Kable MTP/MPO
Kabel MTP/MPO ma zalety w postaci krótszego czasu instalacji, przetestowanej i gwarantowanej jakości oraz większej niezawodności. Ma kilka różnych rodzajów.
Kable główne
Kable główne służą jako stałe połączenie łączące ze sobą moduły MTP/MPO. Są dostępne z 12, 24, 48 i 72 włóknami. Ich końce są zakończone złączami MTP/MPO 12-włóknowymi lub 24-włóknowymi zgodnie z wyborem klienta. Te kable główne, takie jak 12-włóknowy kabel główny MPO, mogą pomóc w stworzeniu prostej, opłacalnej sieci 40G poprzez zainstalowanie strukturalnego systemu okablowania. Kabel główny MTP/MPO wymaga większej staranności w planowaniu, ale ma szereg zalet, takich jak wyższa jakość, minimalne odchylenie, krótszy czas instalacji, lepsza ochrona, mniejsza objętość kabla i niższe koszty całkowite.
Specyfikacja:
-
