Kasety optyczne ABS lekkie 144 rdzenia MPO LC 24F
19' 1U MPO/MTP-LC 24F Kasety optyczne 48,72,96,144 Rdzeń MPO Płytka do płatków z włókna optycznego
Opis

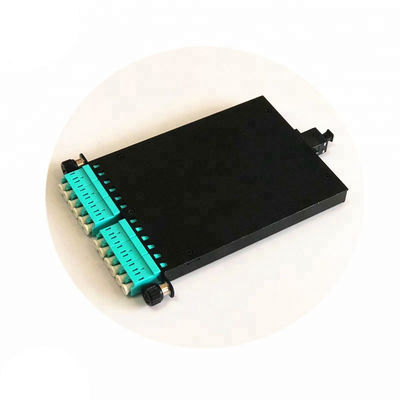

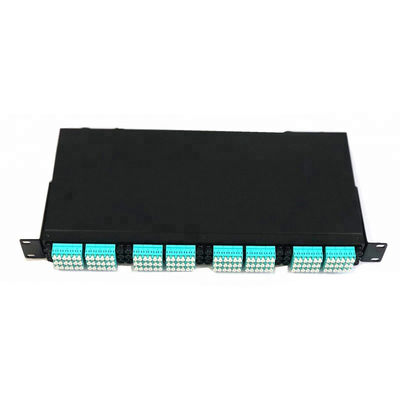

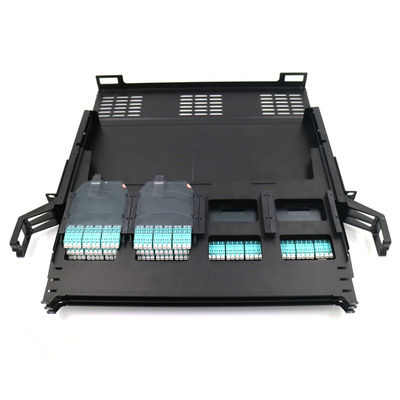

Ten moduł MPO o dużej pojemności jest pre-terminated MPO ultra-wysokiej gęstości skrzynki okablowania, 19 cali, 1U wysokości do 144 rdzeni, i może być stosowany w wysokiej gęstości okablowania aplikacji, takich jak centra komputerowe,pomieszczenia komputerowePrzednia i tylna wymienna pokrywa górna, wyciągający się podwójny przewodnik, odłączalna przednia ramka, lekkie pudełko modułu ABS i inne zastosowania techniczne sprawiają, że ten moduł jest dostępny w całej Europie. Moduł 144 posiada łącznie tacy E-warstwa, z których każdy posiada niezależne szynki aluminiowe, a odległość przesuwania wynosi 110 mm.Cztery pudełka modułu MPO są zainstalowane na każdej tacce, a każde pudełko modułu jest zainstalowane z 6 DLC i 12 rdzeniami. Każde pudełko modułu ma oddzielną szybę ABS dla łatwej instalacji przesuwanej bez ograniczeń.
Cechy
1Scenariusz zastosowania okablowania o bardzo wysokiej gęstości
2Standardowa szerokość 19 cali.
3. Ultra wysokiej gęstości 1 ‰ 144 rdzenia
4. Dwukrotna konstrukcja szyny dla łatwej instalacji i konserwacji
5. Lekkie pudełko modułu MPO z materiału ABS
6. Proces oczyszczania powierzchni
7. Kustomowalny kolor i logo na jedwabnym ekranie
Zastosowanie
Sieć łączności danych
Sieć dostępu do systemu optycznego
Kanał światłowodowy sieci obszarów magazynowych
Architektura o wysokiej gęstości
Wskaźniki techniczne
Standard wykonania: ramy dystrybucyjne optyczne YD/T 778
Temperatura pracy: -5 ° C ~ +40 ° C; temperatura przechowywania: -25 ° C ~ +55 ° C
Eksperyment z natryskiem soli: 72 godziny
wilgotność względna: ≤95% (w temperaturze +40 °C)
Ciśnienie atmosferyczne: 76-106kpa
Wytrzymałość na napięcie: ≤3000 V (przewód biegły), 1 min bez awarii, bez oporu izolacyjnego na łuk: ≥1000M9/500 V (przewód biegły)
Utrata wstawienia: UPC≤0,2 dB; APC≤0,3 dB
Utrata zwrotu: UPC≥50 dB; APC≥60 dB
Trwałość wstawienia: ≥ 1000 razy
Przyczepność: klasyfikacja ISO: poziom 1;
Klasyfikacja ASTM: 4B.
| model |
Rozmiar produktu (mm) |
Maksymalna liczba rdzeni |
Rozmiar pudełka zewnętrznego (mm) |
kolor |
Standardowe akcesoria |
| CYMPO144 |
482.6X454. 5X44 |
144 |
630X535X115 |
Akcesoria i dodatki
5X |
5X150 kabel wiąże 1 5 / 12X100 magiczny haczyk i pętli z 12 / 6X100 zawijania rurki |
Specyfikacja:
|
|
|
|
|
Złącze
|
Tryb
|
Strona końcowa
|
IL ((max) (dB)
|
RL(min) (dB)
|
IL ((max) (dB)
|
RL(min) (dB)
|
|
MPO/MTP
|
SM
|
12F/APC
|
≤ 0.70
|
≥ 60
|
≤ 0.35
|
≥ 60
|
|
24F/APC
|
≤ 0.75
|
≥ 60
|
≤ 0.35
|
≥ 60
|
|
48F/APC
|
≤ 0.75
|
≥ 60
|
|
|
|
MM
|
12F/PC
|
≤ 0.50
|
≥ 20
|
≤ 0.35
|
≥ 20
|
|
24F/PC
|
≤ 0.50
|
≥ 20
|
≤ 0.35
|
≥ 20
|
|
48F/PC
|
≤ 0.50
|
≥ 20
|
|
|
|
LC/SC/FC/ST
|
SM
|
|
≤ 0.30
|
≥ 60
|
≤ 0.10
|
≥ 60
|
|
UPC
|
≤ 0.20
|
≥ 50
|
≤ 0.10
|
≥ 50
|
|
MM
|
PC
|
≤ 0.20
|
≥ 30
|
≤ 0.10
|
≥ 30
|
|

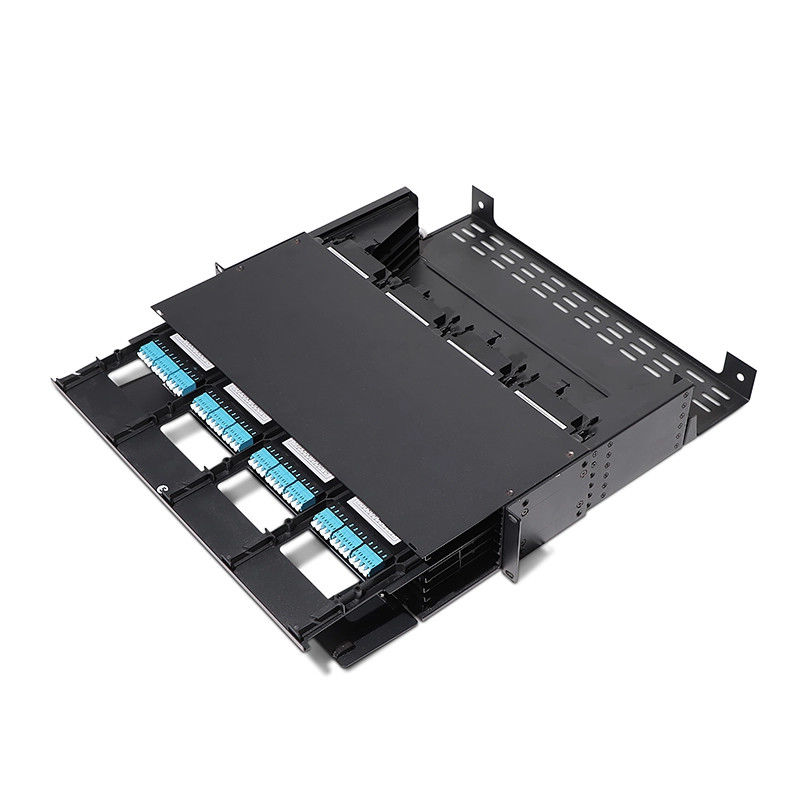

Pokaz produktu:
