| Product name: | Branch Fiber patch cord | Cable color: | Orange |
|---|---|---|---|
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC/UPC to LC/UPC | Model: | MultiMode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Podkreślić: | Włóknooptyczne przewody patch,2.0mm 12C Włóknooptyczne przewody patch,1310nm OM2 optyczne przewody patch |
||
1310nm OM2 2.0mm 12C Wielomodowe Kable Krosowe z Włókna Optycznego
1. Cecha
1. Wysoka strata odbiciowa
2. Niska strata wtrąceniowa
3. Kable krosowe przeszły RoHS, ISO9001
4. Powłoka LZSH lub PVC
5. Ferrule z włókna optycznego CCTC A Type
Ogólne kable krosowe
2. Zastosowanie
1). Pomieszczenia komunikacyjne
2). FTTH (Fiber to The Home - światłowód do domu)
3). LAN (Local Area Network - sieć lokalna)
4). FOS (czujnik światłowodowy)
5). System Komunikacji Światłowodowej
6). Sprzęt do łączenia i przesyłania światłowodów
7). Gotowość bojowa obrony
3. Specyfikacja
| Typ | Standardowy, Master |
| Styl | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Włókno |
Jednomodowe/Wielomodowe 50/125, 62.5/125 (Wielomodowe) OM2&OM1 50/125, 10G (Wielomodowe) OM3 |
| Kabel |
Simplex, Duplex Φ3.0mm, Φ2.0mm, Φ0.9mm PVC lub LSZH |
| Sposób polerowania | UPC, SPC, APC (8°& 6°) |
| Strata wtrąceniowa |
≤ 0.1dB (Dla jednomodowego Master) ≤ 0.25dB (Dla jednomodowego Standard) ≤ 0.25dB (Dla wielomodowego) Testowane przez JDS RM 3750 |
|
Strata odbiciowa (Jednomodowe) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) Testowane przez JDS RM3750 |
| Powtarzalność | ±0.1dB |
| Temperatura pracy | -400C do 850C |
|
Wymagania geometryczne ( Jednomodowe) |
Promień czoła ferrule 7mm ≤ R ≤ 12mm (Dla APC) 10mm ≤ R ≤ 25mm (Dla Standard) Przesunięcie wierzchołka ≤ 30 μm (Dla Master) Przesunięcie wierzchołka ≤ 50 μm (Dla Standard) Podcięcie -50nm ≤ U ≤ 50nm Testowane przez DORC ZX-1 |
4. Specyfikacje i wydajność
| Typ włókna | Jednomodowe (polerowanie APC) | Wielomodowe (polerowanie PC/Płaskie) | ||
| Parametr | Standard | Niska strata | Standard | Niska strata |
| Maksymalna strata wtrąceniowa | <0.70 | <0.35dB | <0.70dB | <0.35dB |
| Strata odbiciowa | >60dB | Brak | ||
| Trwałość | 500 parowań | |||
| Temperatura pracy | -40C do 80C | |||
| Długość fali testowej | 1310nm | 850nm | ||
5. Lista produktów
| Osłona | Złącze | Typ włókna | Numer kabla | Ferrule | Złącze |
|
0.9mm 2.0mm 3.0mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
Simplex Duplex Wielowłóknowy Wstążka |
PC APC UPC |
1M 2M 3M4M 5M ......... Dostosowane |
(1) Gwarancja źródła. Długoterminowi dostawcy utrzymują stabilną jakość surowców. Wszystkie produkty posiadają certyfikat ROHS i spełniają wymagania eksportowe.
(2) Test jakości. 1；Surowce zostaną wprowadzone do produkcji dopiero po przejściu kontroli IQC,
2；IPQC kontroluje linię produkcyjną, aby upewnić się, że produkcja spełnia wymagania jakościowe.
3；OQC testuje wydajność produktu i kontroluje opakowanie, aby upewnić się, że każdy produkt spełnia wymagania jakościowe klienta
(3) Test optyczny. Nasze produkty są zgodne ze standardami IEC i ITU
(4) Co najmniej 30% testów wyrywkowych przez Dział Zapewnienia Jakości po zakończeniu produkcji.

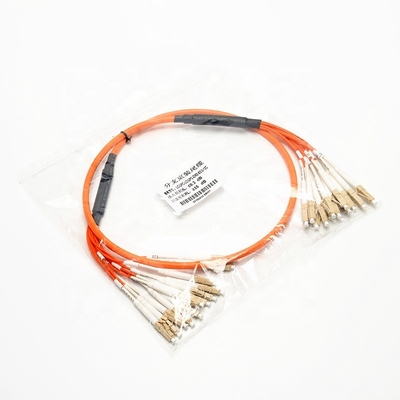

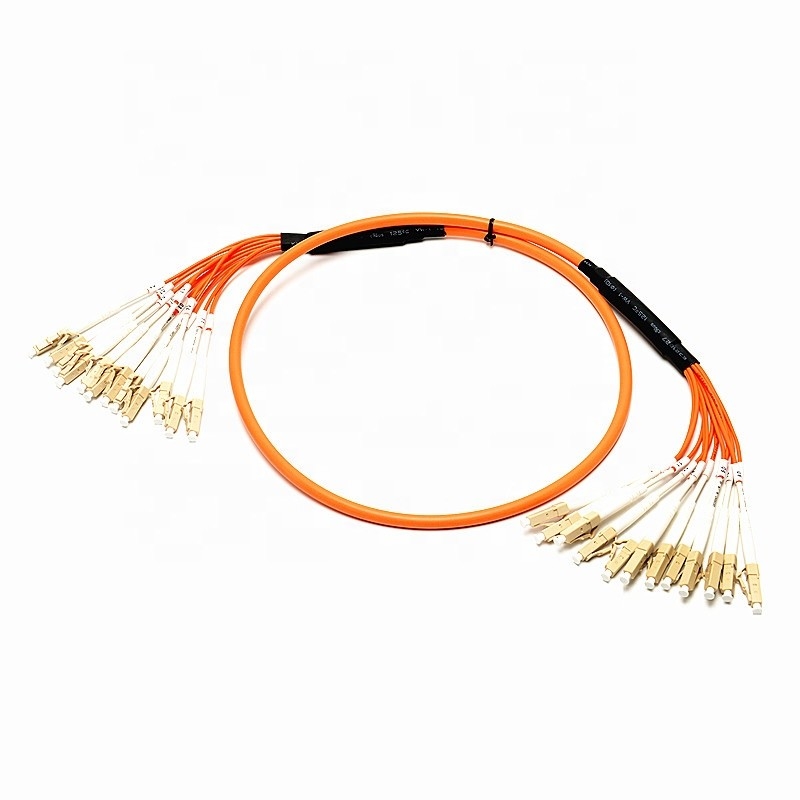

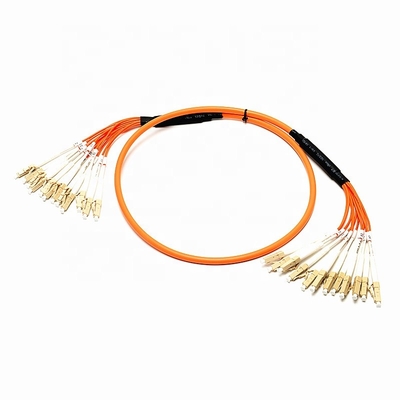

Zdjęcie produktu:
