Szczegóły Produktu:
Zapłata:
|
| Product name: | Fiber patch cord | Cable color: | Yellow or customized |
|---|---|---|---|
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/APC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| Podkreślić: | Światłowodowe kable krosowe SM 4,6 mm,Światłowodowe kable krosowe G657A1 |
||
G657A1 H Złącze SC APC 4.6mm SM Światłowodowe Kable Krosowe
Charakterystyka
* Wysoka wydajność w IL i RL
* Zakończenia i zespoły złączy 4, 8, 12 i 24 włókien
* Zaprojektowany do zastosowań SM i MM o niskiej i standardowej stracie
* Ekonomiczne rozwiązanie do masowego zakończenia światłowodu
* Odpowiedni do zastosowań MPO/MTP
* Zgodny z dyrektywą 200/95/WE (RoHS)
* Złącze MPO zgodne z IEC-61754-7
Zastosowanie
Wydajność optyczna:
|
Nr kabla
|
12
|
24
|
||
|
Model włókna
|
G.657A1
|
|||
|
Element wytrzymałościowy
|
Materiał
|
Przędza aramidowa
|
||
|
Bufor ciasny
|
Materiał
|
PVC
|
||
|
Średnica (±0.06)mm
|
0.90
|
|||
|
Grubość (±0.03)mm
|
0.30
|
|||
|
Płaszcz zewnętrzny
|
Materiał
|
TPU
|
||
|
Kolor
|
Czarny
|
|||
|
Grubość (±0.1)mm
|
0.8
|
1.2
|
||
|
Średnica kabla (±0.2)mm
|
6.2
|
8.5
|
||
|
Waga kabla (±5)kg/km
|
35
|
68
|
||
|
Min. promień gięcia
|
Bez naprężenia
|
10.0×Kabel-φ
|
||
|
Pod maksymalnym naprężeniem
|
20.0×Kabel-φ
|
|||
|
Zakres temperatur
(℃) |
Instalacja
|
-20~+60
|
||
|
Transport i przechowywanie
|
-40~+70
|
|||
|
Eksploatacja
|
-40~+70
|
|||
|
Typ złącza
|
Poziom wydajności
|
Wytrzymałość na rozciąganie
|
|||||
|
Standard
|
Elite
|
||||||
|
Złącze
|
Tryb
|
Powierzchnia czołowa
|
IL(db)
|
RL(db)
|
IL(db)
|
RL(db)
|
(N)
|
|
LC/SC/FC/ST
|
SM
|
PC
|
≤0.2
|
≥50
|
≤ 0.15
|
≥50
|
≥68N
|
|
UPC
|
≤0.2
|
≥55
|
≤0.15
|
≥55
|
|||
|
APC
|
≤0.2
|
≥60
|
≤0.15
|
≥60
|
|||
|
MM
|
PC
|
≤0.2
|
≥35
|
≤0.15
|
≥35
|
||
|
MPO/MTP
|
SM
|
APC
|
≤0.7
|
≥60
|
≤0.35
|
≥60
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥20
|
≤0.35
|
≥20
|
||
|
MIRJ
|
SM
|
PC
|
≤0.5
|
≥50
|
/
|
/
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥35
|
/
|
/
|
||
(1) Gwarancja źródła. Długoterminowi dostawcy utrzymują stabilną jakość surowców. Wszystkie produkty posiadają certyfikat ROHS i spełniają wymagania eksportowe poziomu jakości.
(2) Test jakości. 1；Surowce zostaną wprowadzone do produkcji dopiero po przejściu kontroli IQC,
2；IPQC kontroluje linię produkcyjną, aby upewnić się, że produkcja spełnia wymagania jakościowe.
3；OQC testuje wydajność produktu i kontroluje opakowanie, aby upewnić się, że każdy produkt spełnia wymagania jakościowe klienta
(3) Test optyczny. Nasze produkty są zgodne ze standardami IEC i ITU
(4) Co najmniej 30% testów wyrywkowych przez Dział Zapewnienia Jakości po zakończeniu produkcji.

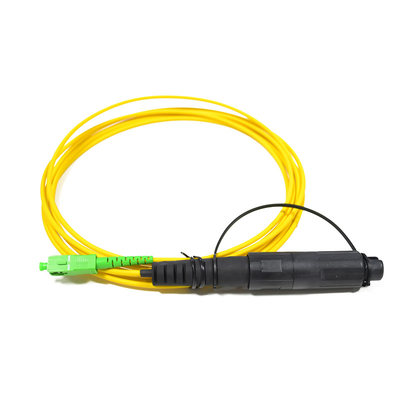

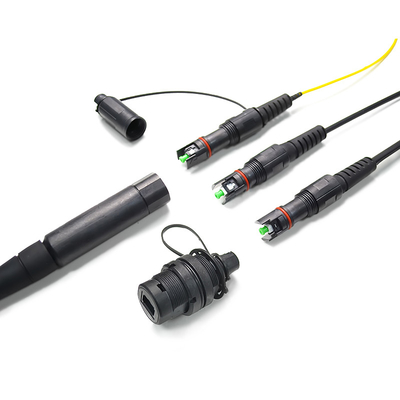

Zdjęcie produktu
