Szczegóły Produktu:
Zapłata:
|
| steel rod diameter:: | 1.0mm/1.2mm/1.5mm | Shrinking Temperate: | 110 ~ 130 degrees |
|---|---|---|---|
| No. of Fiber:: | 1 | Length:: | 45mm /60mm |
| Loss at -40°C:: | 0.03dB | Application: | FTTH ,Splice |
| Podkreślić: | 00,03 dB Akcesoria światłowodowe,45 mm Wylęgowy rękaw |
||

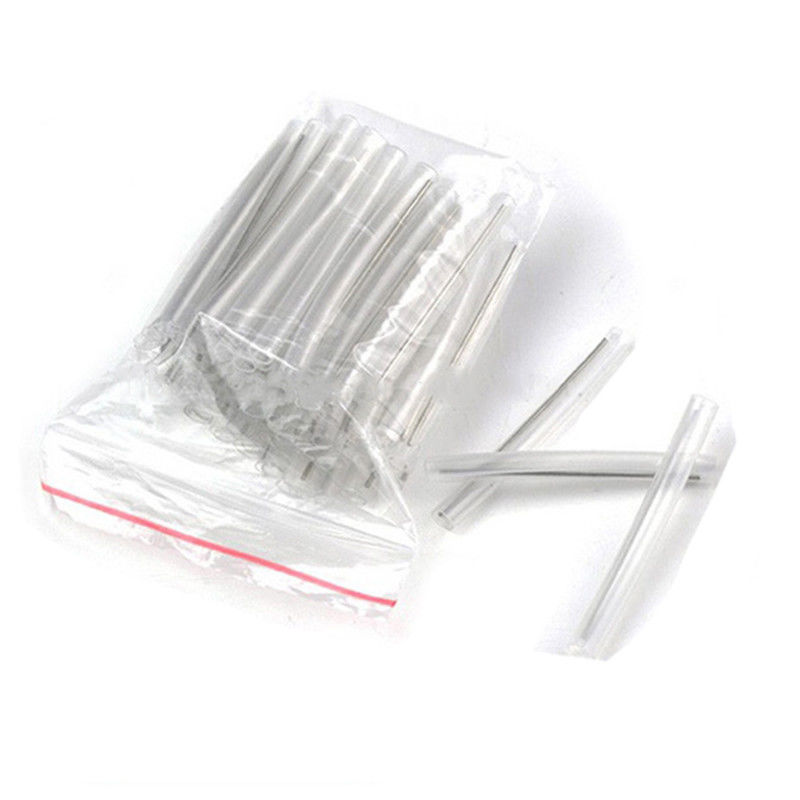

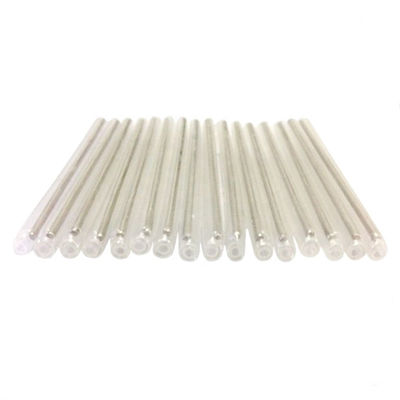

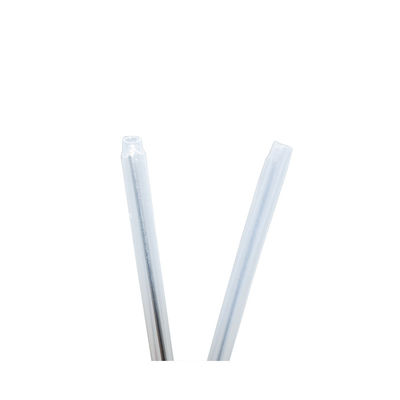

60mm 45mm Rękaw termokurczliwy 0,03dB Akcesoria do światłowodów
Opis produktu

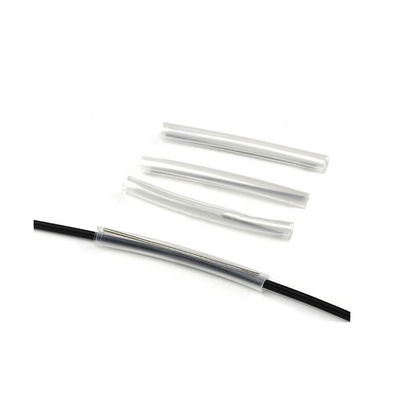

Rękaw termokurczliwy jest stosowany do zamykania światłowodu w celu zamocowania i ochrony światłowodu podczas spawania

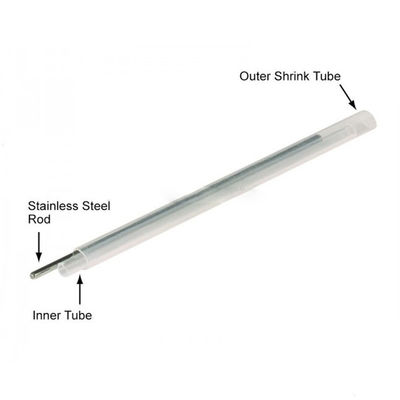

Składa się z usieciowanego poliolefinu, rurki do topienia na gorąco i pręta ze stali nierdzewnej, które zachowują właściwości transmisji optycznej światłowodu i zwiększają ochronę połączeń światłowodowych. Łatwy w obsłudze dla światłowodu podczas instalacji bez uszkodzeń, a przezroczysty rękaw ułatwia wykrycie połączenia przed skurczeniem. Konstrukcja uszczelniająca sprawia, że połączenie jest wolne od wpływu temperatury i wilgotności w specjalnym środowisku.
Funkcja
* Temperatura pracy: -45 ~ 110 °C
* Zakres temperatur kurczenia: 90 ~ 120 °C
* Standardowy kolor: Przezroczysty
* Dostępnych jest 12 innych kolorów: Biały, Niebieski, Szary, Żółty, Brązowy, Czarny, Pomarańczowy, Różowy, Czerwony, Cyjan, Zielony, Fioletowy
|
Temperatura kurczenia (°C) |
110 ~ 130 |
|
Współczynnik kurczenia promieniowego (%) |
>50 |
|
Współczynnik kurczenia osiowego (%) |
<10 |
|
Właściwości w niskiej temperaturze |
Brak trzasków w temperaturze -55°C trwających 4 godziny |
|
Normalna eksploatacja (°C) |
-55°C ~ + 135°C |
|
Normalna wilgotność względna podczas eksploatacji |
≤95% |
|
Wytrzymałość na przebicie (kV/mm) |
≥20 |
|
Wytrzymałość na rozciąganie (Mpa) |
20 |
|
Strata w temperaturze -40°C |
0,03dB |
|
Strata w temperaturze +60°C RH95% |
0,02dB |
Dane techniczne
|
Właściwości |
Metoda testowa |
Typowe dane |
|
Wytrzymałość na rozciąganie (MPa) |
ASTM D 2671 |
≥18 Mpa |
|
Wydłużenie przy zerwaniu (%) |
ASTM D 2671 |
700% |
|
Gęstość (g/cm2) |
ISO R1183D |
0,94g/ cm2 |
|
Wytrzymałość dielektryczna (KV/mm) |
IEC 243 |
20KV/MM |
|
Stała dielektryczna |
IEC 243 |
2.5max |
|
Zmiana podłużna (%) |
ASTM D 2671 |
±5% |
Pojedyncze włókno (mm)
|
Model |
Rękawy ochronne do spawów (po skurczeniu) |
Rurka do topienia |
Pręt ze stali nierdzewnej |
|||
|
Zewnętrzna |
Długość |
Średnica wewnętrzna |
Długość |
Zewnętrzna |
Długość |
|
|
HSFP-H-60x1.5x3.0 |
3 |
61 |
1.5 |
60 |
1.5 |
55 |
|
HSFP-H-45x1.5x3.0 |
3 |
45 |
1.5 |
45 |
1.5 |
40 |
|
HSFP-H-40x1.5x3.0 |
3 |
40 |
1.5 |
40 |
1.5 |
35 |
|
HSFP-H-25x1.5x3.0 |
3 |
25 |
1.5 |
25 |
1.5 |
20 |
|
HSFP-H-61x1.2x2.6 |
2.6 |
61 |
1.5 |
61 |
1.2 |
55 |
|
HSFP-H-45x1.2x2.6 |
2.6 |
45 |
1.5 |
45 |
1.2 |
40 |
|
HSFP-H-40x1.2x2.6 |
2.6 |
40 |
1.5 |
40 |
1.2 |
35 |
|
HSFP-H-25x1.2x2.6 |
2.6 |
25 |
1.5 |
25 |
1.2 |
20 |
|
HSFP-H-61x1.0x2.4 |
2.4 |
61 |
1.5 |
61 |
1 |
55 |
|
HSFP-H-45x1.0x2.4 |
2.4 |
45 |
1.5 |
45 |
1 |
40 |
|
HSFP-H-40x1.0x2.4 |
2.4 |
40 |
1.5 |
40 |
1 |
35 |
|
HSFP-H-25x1.0x2.4 |
2.4 |
25 |
1.5 |
25 |
1 |
20 |
|
HSFP-H-40x0.8x2.2 |
2.2 |
40 |
1.5 |
40 |
0.8 |
40 |
|
HSFP-H-25x0.8x2.2 |
2.2 |
25 |
1.5 |
25 |
0.8 |
25 |
|
HSFP-H-18x0.8x2.2 |
2.2 |
18 |
1.5 |
18 |
0.8 |
18 |
|
HSFP-H-40x0.5x1.3 |
1.3 |
40 |
0.35 |
40 |
0.5 |
40 |
|
HSFP-H-25x0.5x1.3 |
1.3 |
25 |
0.35 |
25 |
0.5 |
25 |
|
HSFP-H-18x0.5x1.3 |
1.3 |
18 |
0.35 |
18 |
0.5 |
18 |
Włókno wstążkowe (mm)
|
Model |
Rękawy ochronne do spawów (po skurczeniu) |
Rurka do topienia |
Pręt kwarcowy lub ceramiczny |
|||
|
Zewnętrzna |
Zewnętrzna |
Szerokość x Wysokość |
Długość |
Szerokość x Wysokość |
Długość |
|
|
HSFP-C-6core |
3.7 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-2C-6core |
4.6 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-C-12core |
4.1 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-2C-12core |
5.8 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-Q-6core |
3.7 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-2Q-6core |
4.6 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-Q-12core |
4.1 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-2Q-12core |
5.8 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
