Szczegóły Produktu:
Zapłata:
|
| Item: | Press-fit Elastic iron Adaptor | Color: | Green / Blue |
|---|---|---|---|
| Material of fit pin: | Plastic | Ferrule material: | Ceramic |
| Cap color: | Black / Blue / Green / Customiaed | Application: | PCB circuit board |
| Type: | APC / UPC | Test data: | IL≤ 0.2dB, RL≥60dB |
| Podkreślić: | Złącze światłowodowe APC UPC,SC UPC Łącznik światłowodowy,0.2dB sprzęgło światłowodowe |
||

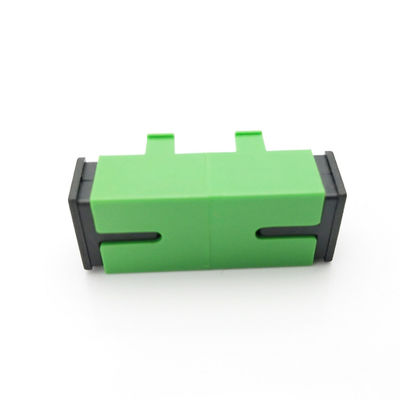

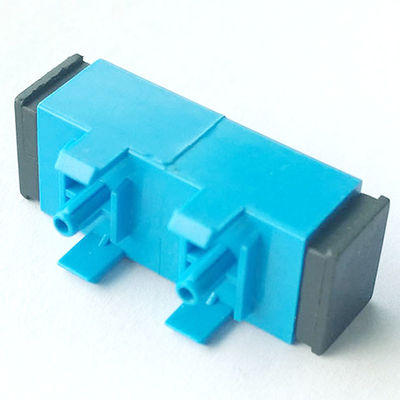

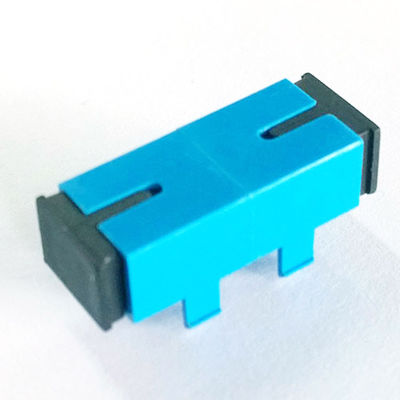

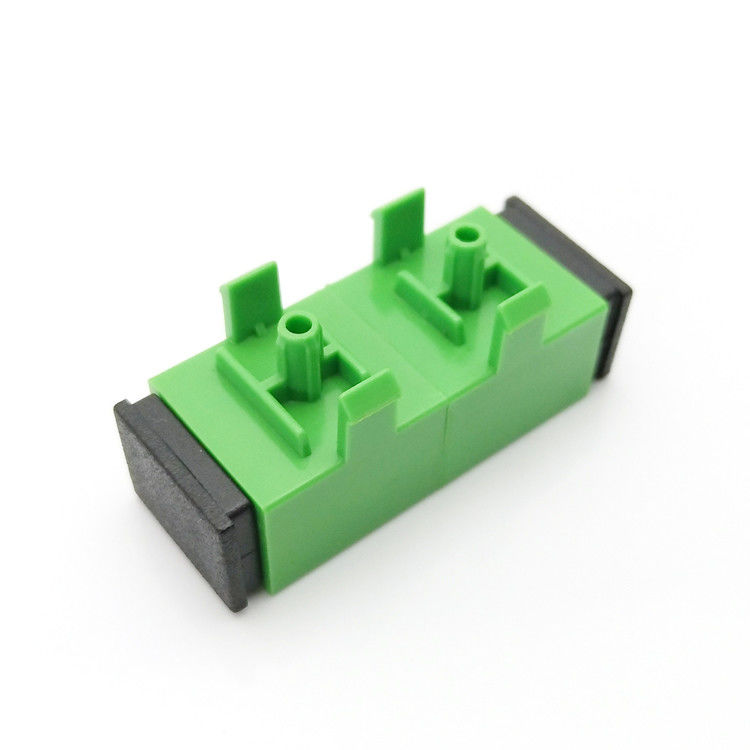

0.2dB SC APC UPC Sprzęgacz światłowodowy do płytki drukowanej PCB
Adaptery światłowodowe SC z wciskowym żelazem elastycznym, plastikowy kołek dopasowujący sprzęgacz światłowodowy używany do płytki drukowanej PCB
Opis:
Adapter światłowodowy służy głównie do łączenia ze sobą światłowodów lub kabli światłowodowych podczas instalacji systemu światłowodowego w celu realizacji połączenia łącza optycznego; Adapter światłowodowy SC jest typu zatrzaskowego, nie wymaga obracania i jest łatwy do wkładania i wyjmowania. Fluktuacja strat wtrąceniowych jest mała, a wytrzymałość na ściskanie wysoka. Gęstość instalacji jest wysoka. Zastosowanie precyzyjnej tulei ceramicznej w celu zapewnienia długotrwałej stabilnej wydajności mechanicznej i optycznej;
Cechy:
Dobra kompatybilność
Wysoka niezawodność i stabilność
PC, APC, UPC opcjonalne
Tuleja ceramiczna lub brązowa

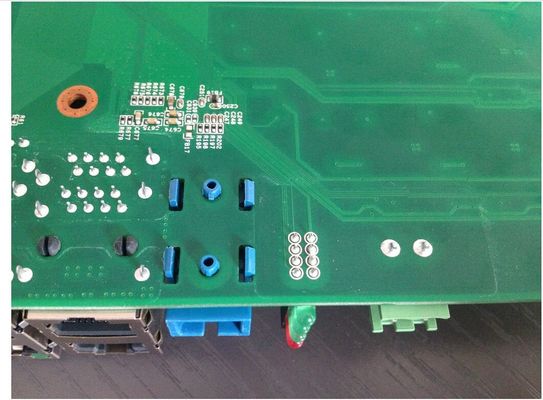

Używany do płytki drukowanej PCB
Niska strata wtrąceniowa, wysoka strata odbiciowa
Wysoka precyzja wymiarów mechanicznych
Zastosowanie:
1. System CATV
2. Systemy komunikacji światłowodowej
3. Transmisja danych światłowodowych
4. Dostęp do sieci budynków
5. System okablowania, ODF
6. Zastosowania FTTX i FTTH
7. Sprzęt testowy
Materiały części zamiennych:
| Numer | Część | Materiał | ROSH | Ocena palności |
| 1 | Tuleja | Dwutlenek cyrkonu | Tak | Ognioodporny |
| 2 | Wewnętrzny | PBT | Tak | V-0 |
| 3 | Obudowa | PC | Tak | V-0 |
| 4 | Osłona przeciwpyłowa | ABS | Tak | V-0 |
Kontrola wyglądu:
Wygląd adaptera jest gładki, czysty, wolny od oleju, zadziorów i zadrapań;
Adapter ma jasny wygląd i dobrą spójność;
Elementy adaptera są połączone płynnie, a wtyczkę i adapter można włożyć i wyciągnąć płynnie, łatwo, a klipsy są mocne
Specyfikacje techniczne:
| Projekt | Indeks | |
| Standard odniesienia | IEC61754-4, IEC61300-3-33 YD/T 1272.3-2005 | |
| Strata wtrąceniowa | ≤0.3dB | |
| Niska temperatura | Temperatura: -40°C Czas testu: 168H Szybkość zmian temperatury: 1°C /min |
≤0.2dB |
| Wysoka temperatura | Temperatura: 85°C Czas testu: 168H Szybkość zmian temperatury: 1°C /min |
≤0.2dB |
| Gorąco i wilgotno | Temperatura: 40°C Wilgotność: 90%~95% Czas: 168H Szybkość zmian temperatury: 1°C /min |
≤0.2dB |
| Wibracje | Kierunek wibracji: X, Y, Z Czas wibracji: 2 godziny/kierunek Amplituda wibracji: 0.75 mm Częstotliwość wibracji: 10~ 55 Hz |
≤0.2dB |
| Upadek | Wysokość: 1M Długość kabla: 2.25M Liczba uderzeń: 5 |
≤0.2dB |
| Cykl temperatur | Temperatura: -40°C ~85°C Czas trwania ekstremalnej temperatury: 0.5H Szybkość zmian temperatury: 1°C /min Liczba cykli: 21 |
≤0.2dB |
| Powtarzalność | Wkładanie składanie: 10 | ≤0.2dB |
| Wytrzymałość na rozciąganie mechanizmu blokującego | 68.6N/10 minut | ≤0.2dB |
Rysunek:
