Szczegóły Produktu:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Color: | Blue | Connector: | SC |
| Podkreślić: | Tłumik APC SC,Tłumik 5dB SC APC,Tłumik męski na żeński 5dB |
||
Atenuator światłowodowy to urządzenie pasywne wykorzystywane do zmniejszania amplitudy sygnału świetlnego bez znaczącej zmiany samej formy fali.Często jest to wymóg w procesie wielokrotnego podziału fal gęstych (DWDM) i włókna dopingowane erbium, w których odbiornik nie może przyjąć sygnału generowanego przez źródło światła o dużej mocy.
2. Wskazówki atenuatora światłowodowego:
1Elastyczność projektowania z różnymi wyborami stylu złącza i z różnymi poziomami tłumienia
2Doskonała wydajność optyczna.
3. Różnorodność stałych poziomów tłumienia od 1 do 16 dB (w przyrostu 1 dB),20,25, i 30 dB
4Niska odblaskowość w celu spełnienia rygorystycznych wymagań systemu
5. Wstecznie kompatybilny z istniejącym sprzętem przesyłowym
3. Aplikacje przyćmiania światłowodowego:
2. Multipleksery z częstotliwością fal gęstych (DWDM)
| Parametry | Zjednoczenie | Wymagania w zakresie bezpieczeństwa |
Zmienne tłumiące (FC/SC) |
|
| Długość fali działania | nm | 1310,1550 | 1200-1600 | |
| Wartość osłabienia | dB |
± 0,5 dB (< 10 dB) ± 1,0 dB (> 10 dB) |
0-30 | |
| Maksymalna moc wejściowa optyczna | MW | 500 | 500 | |
| Maks. PDI | dB | ≤ 0.1 | ≤ 0.1 | |
| Strata zwrotu | dB | PC | ≥ 45 | |
| UPC | ≥ 55 | |||
| APC | ≥ 60 | |||
| Temperatura pracy | C | -30~+75 | -30~+75 | |
| Temperatura przechowywania | C | -40~+85 | -40~+85 | |

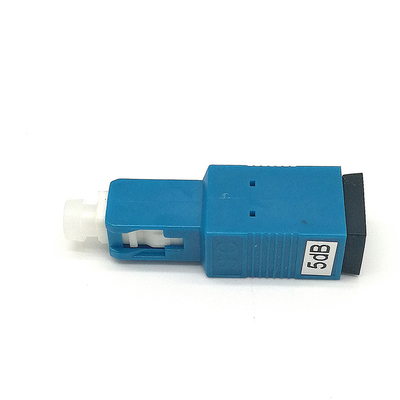

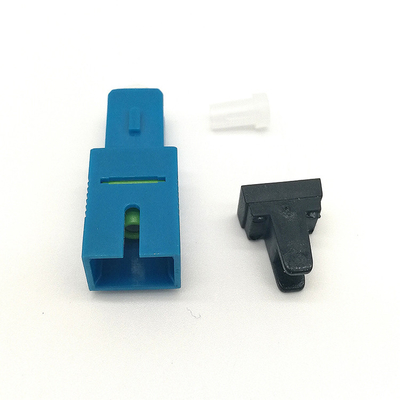

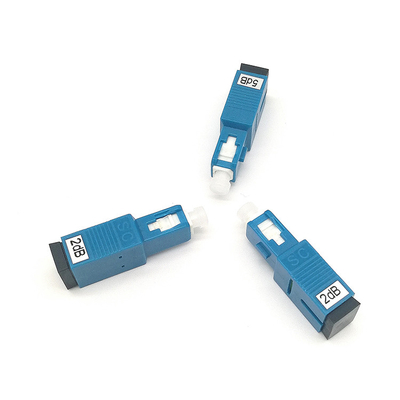

Obraz produktu
Obraz fabryczny
