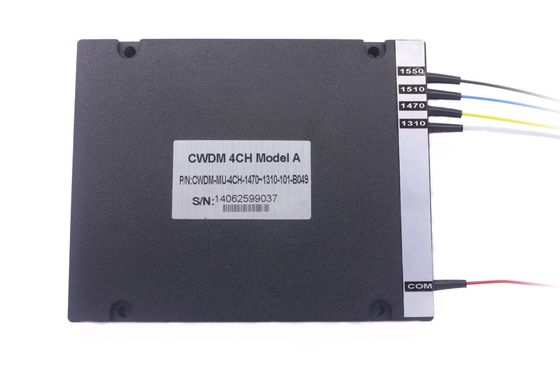

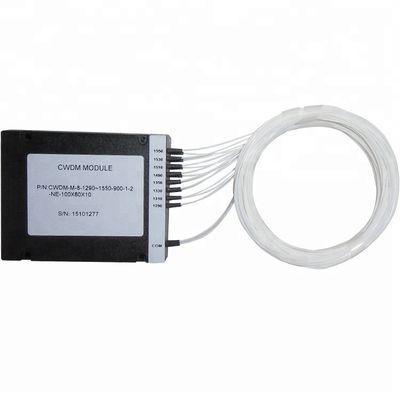

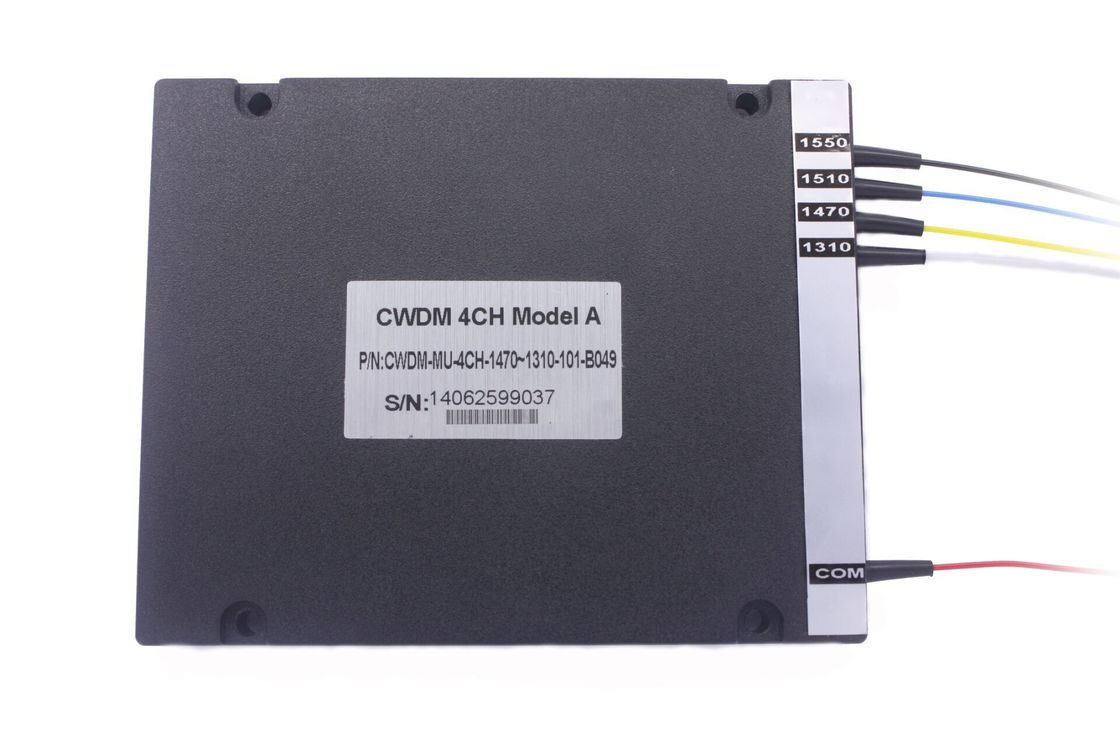

Moduł DWDM FC SC LC CWDM o niskiej stratze wstawienia 16 kanałów
| Model No.: | CWDM DWDM | Product Name: | Optical CWDM Mux/Demux Module |
| Wavelength: | 1270~1610nm | Connector: | FC SC LC |
| Case: | ABS LGX Box | Application: | FTTx Solutions |
| Channel Number: | (2~18channel optional) | Pigtail Length: | 1Meter |
| High Light: | Moduł CWDM DWDM,SC LC CWDM DWDM,FC CWDM |
||
Moduł CWDM DWDM o niskiej stracie wtrąceniowej 16-kanałowy FC SC LC
Moduł CWDM 4,8,16,18-kanałowy, komunikator światłowodowy WDM
Opis
Multiplekser z podziałem gęstości fal (CWDM) wykorzystuje technologię cienkich powłok i autorską konstrukcję beztopnikowego łączenia metali w mikrooptyce. Zapewnia niską stratę wtrąceniową, wysoką izolację kanałów, szerokie pasmo przepustowe, niską czułość na temperaturę i ścieżkę optyczną wolną od epoksydów. Nasze produkty CWDM Mux Demux zapewniają do 18-kanałowego multipleksowania na jednym włóknie.
Ze względu na niską stratę wtrąceniową wymaganą w sieciach WDM, możemy również dodać „Skip Component” w module CWDM Mux/Demux, aby zmniejszyć IL jako opcję. Standardowe typy obudów CWDM Mux/Demux obejmują: obudowę ABS, obudowę LGX i montaż w szafie 19” 1U.
Zastosowania
System CWDM
Sieci PON
Łącza CATV
Cechy i zalety:
Wysoka izolacja
Kompaktowa konstrukcja
Niska strata wtrąceniowa, niski PDL
Wysoka niezawodność i stabilność
Dobra jednorodność kanał-do-kanału
Specyfikacja:
| Parametr | Wartość | |||||
| Liczba kanałów | 2 | 4 | 8 | 16 | 18 | |
| Centralna długość fali (nm) | Siatka ITU-T | |||||
| Szerokość pasma (@0,5dB pasma przepustowego) (nm) | ITU-T ±6,5 | |||||
| Pasmo przepustowe kanału (nm) | 20 | |||||
| I.L (dB) | Typ. | 1,2 | 1,6 | 2,2 | 3,2 | 3,8 |
| MAKS. | 1,4 | 1,8 | 2,8 | 5,0 | 5,6 | |
| Zmarszczki (dB) | ≤0,3 | |||||
| PDL (dB) | ≤0,10 | ≤0,15 | ≤0,20 | ≤0,25 | ≤0,30 | |
| Izolacja (dB) | Kanał sąsiedni | ≥30 | ||||
| Kanał niesąsiedni | ≥45 | |||||
| Kierunkowość (dB) | ≥50 | |||||
| R.L (dB) | ≥45 | |||||
| Temperatura pracy (℃) | -5~+75 | |||||
| Temperatura przechowywania (℃) | -40~85 | |||||
| Uwaga: 1. Wszystkie powyższe dane nie obejmują złączy 2. Aby uzyskać więcej informacji, skontaktuj się z naszym działem sprzedaży |
||||||
-
