Szczegóły Produktu:
Zapłata:
|
| Model No.: | CWDM/DWDM OADM, 4, 8,16CH | Wavelength:: | 1270~1610nm |
|---|---|---|---|
| Material:: | ABS Box or LGX Box or 1U(2U)Rackmount | Type:: | Mux or Demux |
| Polarization dependent loss:: | ent loss: ≤0.2dB | Size:: | 1U 19 inch |
| Podkreślić: | Wielokrotnik WDM CWDM DWDM,Demux WDM CWDM DWDM,Mux WDM CWDM DWDM |
||

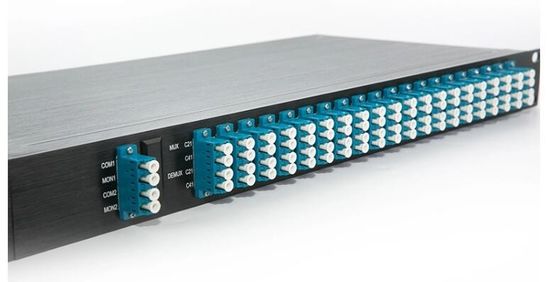

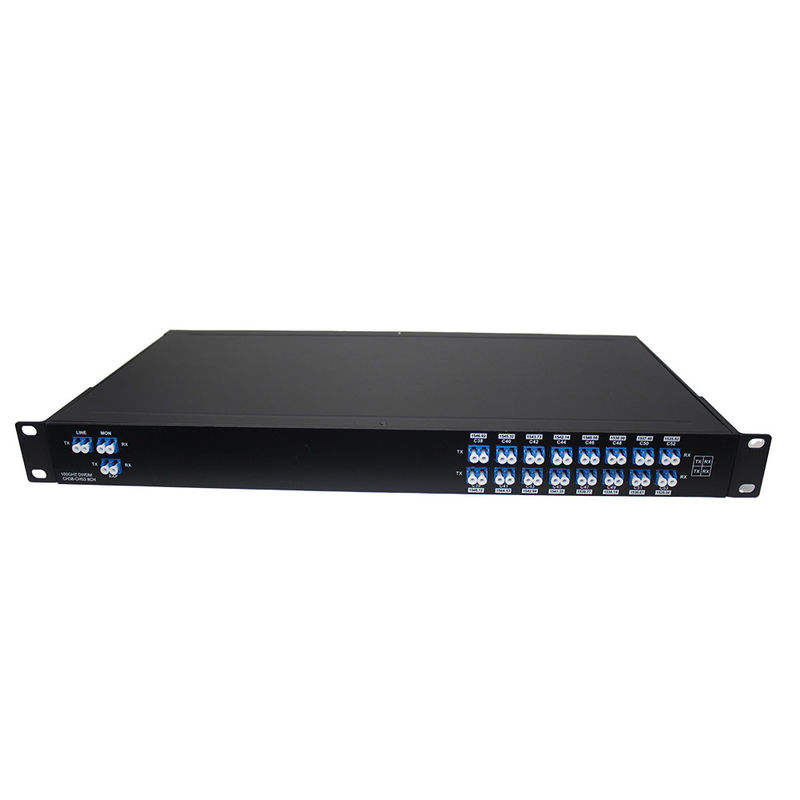

4 8 16 18 kanału WDM CWDM DWDM Mux Demux Module, 1U Rack Mount CWDM Multiplexer
CY COM grubowymi podziałami długości fali multipleksera (CWDM Mux/Demux) wykorzystuje technologię powlekania cienkim filmem i własną konstrukcję opakowań mikrooptycznych łączących metali nieflux.Zapewnia niską stratę wstawienia, wysoka izolacja kanału, szeroki zakres przepustowości, niska wrażliwość na temperaturę i droga optyczna wolna od epoksydu.
Cechy
1. Niska strata wstawienia
2. szeroki pas pas
3Wysoka izolacja kanału.
4Wysoka stabilność i niezawodność
Wnioski
Sieć WDM
System dodawania/opuszczania
System światłowodowy CATV
Sieć metra/dostępu
Zwiększacz światłowodowy
Specyfikacja:
| Parametry | 1,2,4,8 kanał | ||||||||
| Mux | DeMux | ||||||||
| Długość fali kanału ((nm) | 1270~1610 | ||||||||
| Odległość między kanałami (nm) | 20 | ||||||||
| pasmo przejścia kanału dla kanałów cwdm (nm) | ±6.5 | ||||||||
| Strata wstawienia ((dB) | ≤ 1.6 | ||||||||
| Ujednolicenie utraty wstawienia pary Mux/DeMux ((dB)) | ≤ 2.0 | ||||||||
| Kanał Ripple ((dB) | 0.3 | ||||||||
| Izolacja ((dB) | Przyległe | > 30 | |||||||
| Nie sąsiadujące | > 40 | ||||||||
| Utrata wstawienia Wrażliwość na temperaturę ((dB/°C) | < 0.005 | ||||||||
| Zmiana temperatury długości fali ((nm/°C) | < 0.002 | ||||||||
| Utrata zależna od polaryzacji (dB) | < 0.1 | ||||||||
| Polaryzacja Tryb dyspersji ((PS) | < 0.1 | ||||||||
| Dyrektywność (dB) | > 50 | ||||||||
| Strata zwrotu (dB) | > 45 | ||||||||
| Maksymalna moc obrotowa ((mW) | 500 | ||||||||
| Temperatura pracy ((°C) | -5~+75 | ||||||||
| Temperatura przechowywania (°C) | -40~85 | ||||||||
| Wymiar opakowania ((mm) | 19 1U Rack | ||||||||
| Powyższe specyfikacje są dla urządzenia bez złącza | |||||||||
Informacje o zamówieniu:
| Konfiguracja na |
Kanał nr. | Kanał | Świnia Rodzaj |
Włókna długość |
Wymiary ((mm) | |||
| M=Mux D=Demux |
01=1 kanał 04=4 kanał 08=8 Kanał 16=16 Kanał N=N kanał ...... |
27=1270nm 47=1470nm 49=1490nm ...... 61=1610nm SS=specjalny... |
0=250um 1=900um 2 = 2,0 mm 3 = 3,0 mm |
1=1m 2 = 1,5 m 3 = pozostałe |
1= L100 x W80 xH10 2=L140xW100xH15 3=19 1U Rack |
|||
2 kanały OADM 1U podwójne światłowody
λ1 = 1470, λ2 = 1490
