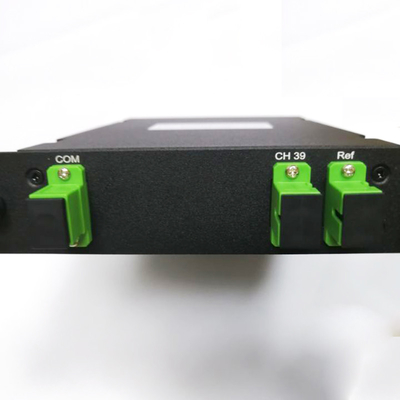

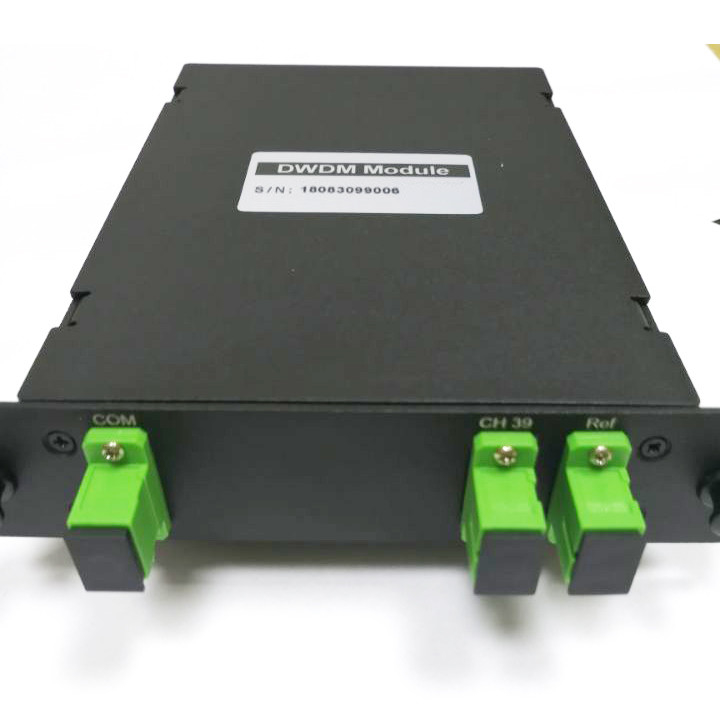

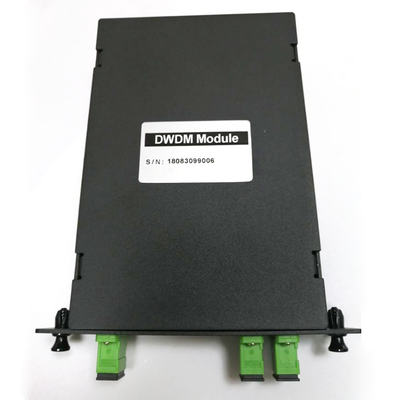

Moduł LGX z podwójnym światłem CWDM OADM sieci PON

Duży Obraz : Moduł LGX z podwójnym światłem CWDM OADM sieci PON

Szczegóły Produktu:

Place of Origin:	Shenzhen China
Nazwa handlowa:	CY COM
Orzecznictwo:	ISO RoSH SGS
Model Number:	DWDM OADM

Zapłata:

Minimum Order Quantity:	10pcs
Cena:	negotiable
Packaging Details:	Individual gift carton box
Delivery Time:	8-9 working days
Payment Terms:	L/C, T/T, Western Union
Supply Ability:	10000 Piece/Pieces per Month

Kontakt

Szczegółowy opis produktu

Model No.:	Dual fiber cwdm oadm add/drop LGX module	Wavelength:	1270~1610nm
Applications:	CWDM System/PON Networks/CATV	Connector:	SC
Operating temperature:	-40 to 85 degree	Orzecznictwo:	RoHS, ISO9001, FCC, CE
Podkreślić:	Cwdm z podwójnymi włóknami oadm , Moduł LGX CWDM OADM , Moduł LGX z podwójnymi włóknami

Moduł LGX z podwójnym światłem CWDM OADM sieci PON

Moduł LGX o długości fali 1270-1610nm z podwójnym światłem CWDM OADM add/drop 2-in/2-out

Moduły CWDM/ADsą częstotliwością podziału fali kursu(CWDM) Multipleksery optyczne do dodawania/upuszczaniaModuły CWDM/AD dodają (multipleks) i opuszczają (demultipleks) wybrane kanały lub długości fal w obu kierunkach (wschodzie i zachodzie) lub w jednym kierunku (wschodzie lub zachodzie) wspólnego łącza światłowodowego CWDM.Technologia ta umożliwia inteligentne planowanie i elastyczne zapewnianie usług optycznych, jednocześnie upraszczając wdrożenie i utrzymanie sieci optycznychPunkty dostępu mogą być dodawane do sieci liniowych, autobusowych i pierścieniowych, gdzie konstrukcja pierścienia wschodniego i zachodniego zapewnia zbędną chronioną architekturę.

• Moduły CWDM pasywnych OADM są przejrzyste i niewidoczne zarówno dla sieci, jak i użytkowników, każdy CWDM pasywny OADM wykorzystuje długości fal wchodzące w zakres ITU-T G.694.2 Standard sieci CWDM od 1270 nm do 1610 nm z odstępem 20 nm.

Cechy

• Wielokrotne przesyłanie do 1 kanału na parze światła

• Niska utrata wstawienia, moduł ABS z splice/pigtailed o niskim profilu

• Bezpieczne fizyczne oddzielenie kanałów danych

• Przejrzyste działanie - niezależne od protokołu i topologii

• Pasywny, bez potrzeby zasilania elektrycznego

• Duplex LC/UPC, łatwo obsługujący kabły duplex patch między nadajnikiem a jednostką pasywną

•Szeroka długość fali roboczej: 1270nm~1610nm
•Temperatura pracy: od 0°C do70°C

Wnioski

•System CWDM

•Sieci PON

•Połączenia CATV

Zgodność

•Telcordia GR-1209-CORE

•Telcordia GR-1221-CORE

•RoHS

Specyfikacja:

Parametry		4 kanał		8 kanał		16 kanał		18 kanał
		Mux	Demux	Mux	Demux	Mux	Demux	Mux	Demux
Długość fali kanału ((nm)		1270~1610/1271~1611
Dokładność długości fali środkowej (nm)		± 0.5
Odległość między kanałami		20
Przepustowość kanału (@-0,5dB szerokość pasma (nm)		+/-7.5/+/-6.5
Strata wstawienia (dB)		≤ 1.5		≤ 2.5		≤ 3.5		≤ 3.5
Jednorodność kanału (dB)		≤ 0.6		≤ 1.0		≤ 1.5		≤ 1.5
Ruch kanałowy (dB)		0.3
Izolacja ((dB)	Przyległe	> 30
	Nie sąsiadujące	> 40
Strata wstawienia ((dB)	Wyraź z filtrem	> 30
	Express bez filtra	>12
Utrata inercji Wrażliwość na temperaturę (dB/°C)		< 0.005
Zmiana temperatury długości fali (nm/°C)		< 0.002
Utrata zależna od polaryzacji (dB)		< 0.1
Tryb polaryzacji Dystrybucja ((ps)		< 0.1
Dyrektywność (dB)		> 50
Strata zwrotu (dB)		> 45
Maksymalna moc obrotowa (mW)		300
Temperatura pracy (°C)		-40~+85
Temperatura przechowywania (°C)		-40~+85
Wymiar opakowania (mm)		L155.5xW102 ((129) xH29
