Szczegóły Produktu:
Zapłata:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Outer jacket: | PVC/LSZH/OFNP |
|---|---|---|---|
| Fiber quality: | 24 / 36 / 48 / 72 / 96 / 144 | Color: | Yelllow/Orange/Aqua/Customized |

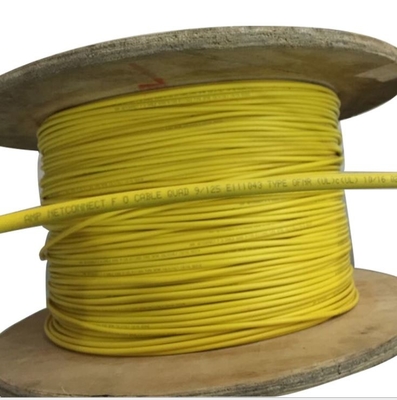

| Cable diameter: | 26.5±0.5 mm | Package: | Wooden reel ,1km/roll |
| Application: | FTTH / Indoor / Breakout patch cord | Orzecznictwo: | ISO9001/CE/ROHS |
| Podkreślić: | OS1 OS2 Przewód kabla optycznego,OM3 Kabel optyczny jednowarunkowy,Kabel optyczny jednowarunkowy OM4 |
||

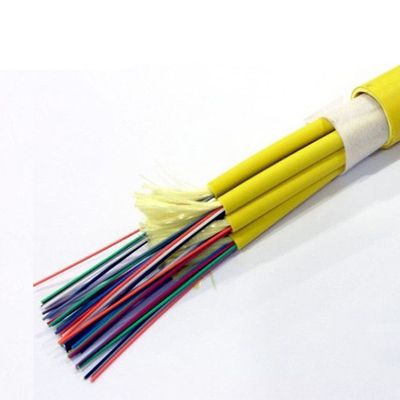

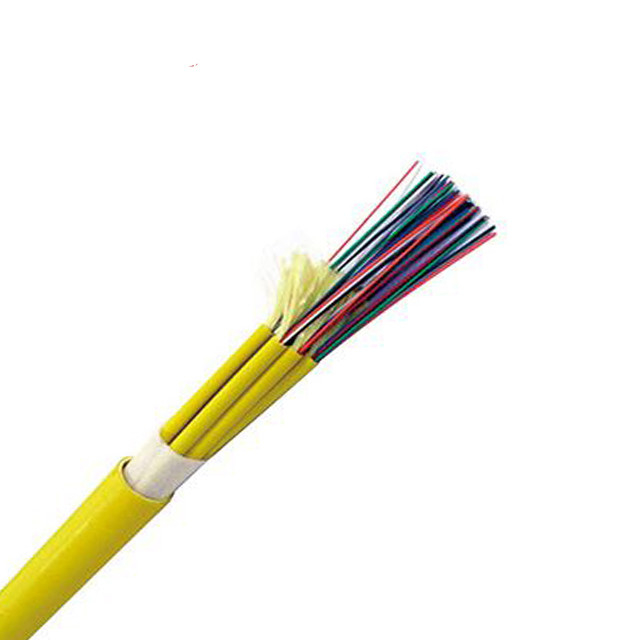

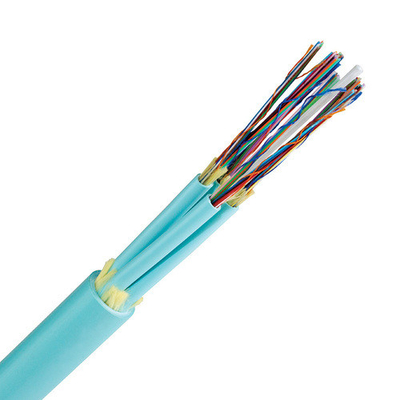

Jednomodowy 144-rdzeniowy kabel światłowodowy OM3 OM4 OS1 OS2
GJPFJY Jednomodowy Wielomodowy 144-rdzeniowy kabel światłowodowy typu breakout z ciasną otuliną i płaszczem LSZH
Opis:
Kabel typu Breakout posiada indywidualne podkable wewnątrz głównego płaszcza zewnętrznego, a każde włókno ma własny element wzmacniający z aramidu do mocowania złączy. Jest to najłatwiejszy kabel światłowodowy do instalacji, gdy pożądane jest bezpośrednie zakończenie złączy do podjednostek i bezpośrednie prowadzenie do paneli i urządzeń.
Cechy:
Dobra wodoodporność.
Niski dym, zero halogenu i płaszcz trudnopalny.
Mniejsza średnica, prosta konstrukcja, niewielka waga i wysoka praktyczność.
Specjalne włókno o niskiej czułości na zginanie zapewnia wysoką przepustowość transmisji danych.
Nowatorska konstrukcja rowków, łatwe usuwanie otuliny i łączenie, upraszczają instalację i konserwację.
Zastosowanie:
Szeroko stosowany w sieciach dostępowych FTTH
Sieci telekomunikacyjne
Sieci CATV
Sieci komunikacji danych
Sieci lokalne
Sprzęt transmisyjny, dane głosowe
Połączenia między urządzeniami
Światłowodowe kable krosowe i złącza
Połączenia dla pasywnych i aktywnych komponentów optycznych
Różne rozwiązania okablowania wewnętrznego. Szczególnie przydatne w dobrych warunkach układania.
Karta katalogowa:
| Typ kabla | Rdzeń światłowodowy | Podjednostki | Średnica kabla (MM) | Wytrzymałość na rozciąganie (N) | Odporność na zgniatanie (N) | Minimalny promień gięcia (MM) | |||||
| Liczba włókien | Liczba jednostek | Średnica (MM) | Krótkotrwały | Długotrwały | Krótkotrwały | Długotrwały | Dynamiczny | Statyczny | |||
| GJPFJV | 24 | 6 | 4 | 4.5 | 13.8 | 1200 | 600 | 1200 | 600 | Min. Promień gięcia (statyczny) | ℃ |
| GJPFJV | 36 | 6 | 6 | 4.5 | 16.8 | 1600 | 800 | 1200 | 600 | Min. Promień gięcia (statyczny) | ℃ |
| GJPFJV | 48 | 12 | 4 | 5.5 | 16.8 | 1600 | 800 | 1200 | 600 | Min. Promień gięcia (statyczny) | ℃ |
| GJPFJV | 72 | 12 | 6 | 5.5 | 19.9 | 2000 | Min. Promień gięcia (dynamiczny) | 1200 | 600 | Min. Promień gięcia (statyczny) | ℃ |
| GJPFJV | 96 | 12 | 8 | 5.5 | 23.2 | 3500 | 1700 | 1200 | 600 | Min. Promień gięcia (statyczny) | ℃ |
| GJPFJV | 144 | 12 | 12 | 5.5 | 26.5 | 4000 | 2000 | 1200 | 600 | Min. Promień gięcia (statyczny) | ℃ |
Charakterystyka:
Wysoka gęstość włókien, duża pojemność i kompaktowa konstrukcja
Konstrukcja all-media, wolna od zakłóceń elektromagnetycznych
Naukowa i rozsądna konstrukcja, rygorystyczna technologia przetwarzania i dobra wydajność produktu
Materiał płaszcza zewnętrznego ma zalety odporności na korozję, wodoodporności, ognioodporności i ochrony środowiska.
| Pozycje | Jednostka | Specyfikacje |
| Naprężenie (długotrwałe) | N | 500 |
| Naprężenie (krótkotrwałe) | N | 1300 |
| Zgniatanie (długotrwałe)N/10cm | 1000 | Zgniatanie (krótkotrwałe) |
| N/10cm | 1000 | Min. Promień gięcia (dynamiczny) |
| mm | Temperatura pracy | Min. Promień gięcia (statyczny) |
| mm10D | Temperatura pracy | ℃ |

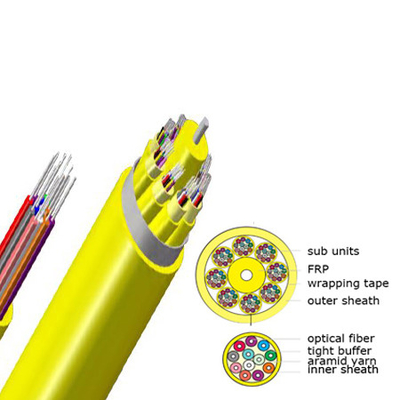

| -20~+60 | Struktura | Kabel wielordzeniowy I przyjmuje kilka kabli simplex (włókno o ciasnej otulinie 900 µm z elementem wzmacniającym z przędzy aramidowej) jako podjednostki, które są skręcone wokół centralnego elementu wzmacniającego, tworząc rdzeń kabla, a następnie wytłaczane z płaszczem PVC. Inne materiały płaszcza, takie jak LSZH, są dostępne na życzenie. |
