GYXTW Kable światłowodowe
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
| Fiber quality: | 2 / 4 / 6 / 8 / 10 / 12 | Jacket Color: | Black/Customized |

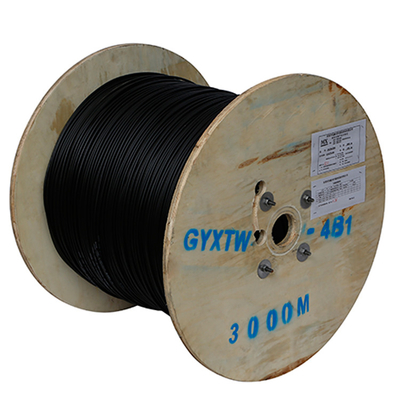

| Cable diameter: | 8±0.5 mm for 12core | Package: | Wooden reel ,3KM/reel |
| Certification: | ISO9001/CE/ROHS | Application: | Outdoor,FTTH |
| High Light: | GYXTW Kable światłowodowe,Kable światłowodowe GYXTW,GYXTW Kable światłowodowe |
||

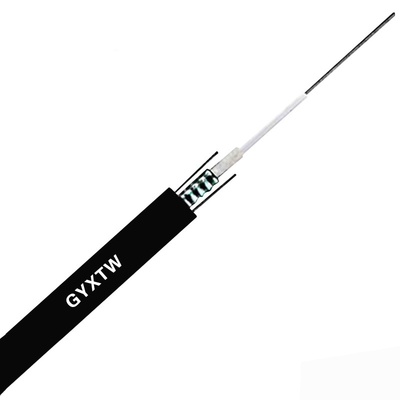

GYXTW Centralna Łatwa Rurka Kabel zewnętrzny Kabel światłowodowy Kabel wodoodporny kurtka PE
Opis

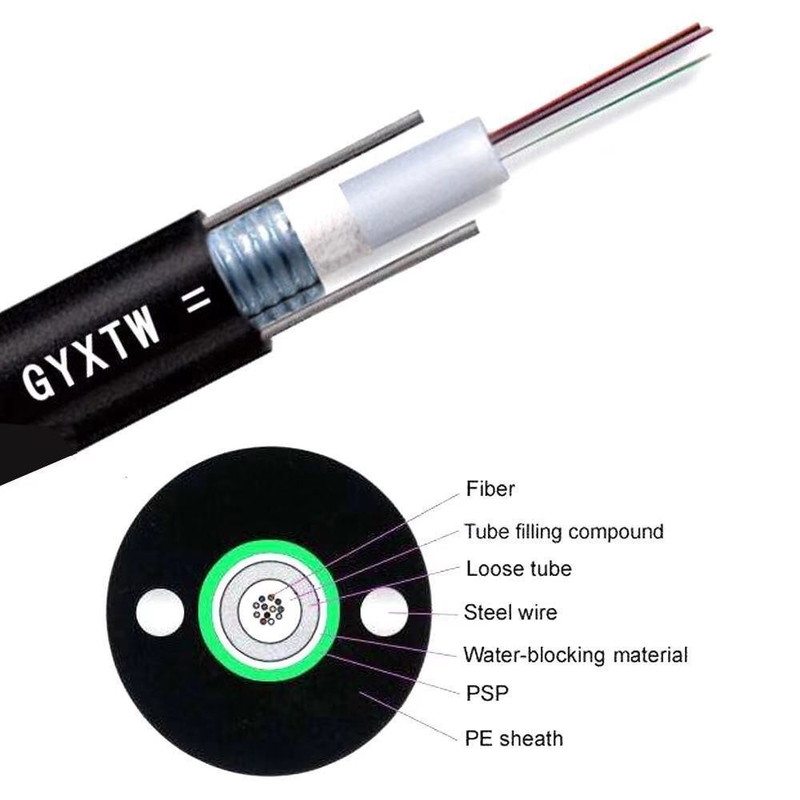

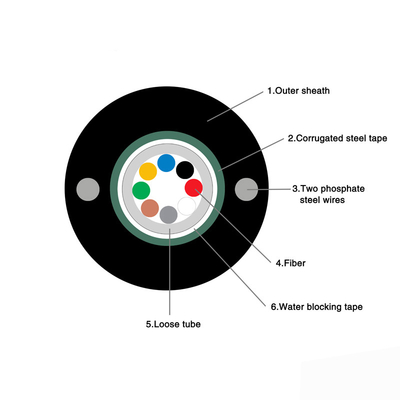

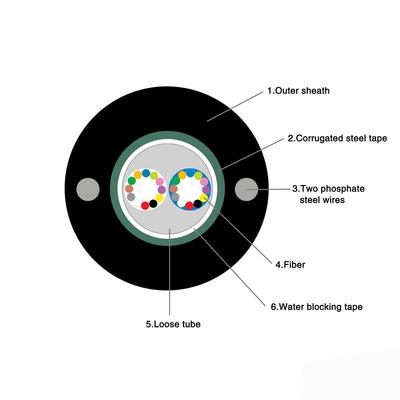

Włókno 250 μm jest umieszczone w luźnej rurze wykonanej z tworzywa sztucznego o wysokim modulu.Pomiędzy PSP i luźnej rurki materiał blokowania wody jest stosowany, aby utrzymać kabel kompaktowy i wodoodpornyDwa równoległe druty stalowe umieszczone są po obu stronach taśmy stalowej. Równoległe druty stalowe umieszczone są po obu stronach taśmy.
Cechy
Dobre właściwości mechaniczne i temperatury
Wysokiej wytrzymałości luźna rurka odporna na hydrolizę
Specjalny związek wypełniający rurę zapewnia krytyczną ochronę włókien
Odporność na rozbicie i elastyczność
PSP zwiększa odporność na wilgoć
Dwa równoległe druty stalowe zapewniają wytrzymałość
Mała średnica, lekka waga i przyjazna instalacja
Przechowywanie / temperatura pracy: -40°C~+70°C
Zastosowanie
Wykorzystane w kanale / antenie
Parametry włókna
| Nie, nie, nie. | Pozycje | Jednostka | Specyfikacja | |
| G.652D | ||||
| 1 | Prężnica pola trybu | 1310 nm | μm | 9.2±0.4 |
| 1550 nm | μm | 100,4±0.5 | ||
| 2 | Średnica okładzin | μm | 1240,8±0.7 | |
| 3 | Nieokrągłość powłoki | % | ≤ 0.7 | |
| 4 | Błąd w koncentryczności okładzin rdzenia | μm | ≤ 0.5 | |
| 5 | Średnica powłoki | μm | 245±5 | |
| 6 | Nieokrągłość powłoki | % | ≤ 6.0 | |
| 7 | Błąd koncentryczności powłoki | μm | ≤ 12.0 | |
| 8 | Długość fali odcięcia kabla | nm | λcc≤1260 | |
| 9 | Zmniejszenie (maks.) | 1310 nm | dB/km | ≤ 0.36 |
| 1550 nm | dB/km | ≤ 0.24 | ||
Parametry kabli
| Pozycje | Specyfikacje | |
| Liczba włókien | 2 ~ 24 | |
| Włókna barwione do powlekania | Wymiar | 250 μm±15 μm |
| Kolor | Niebieski, pomarańczowy, zielony, brązowy, szary, biały | |
| Rurka luźna | Wymiar | 20,10 mm±0,05 mm |
| Materiał | PBT | |
| Kolor | Naturalne | |
| Członek siły | Średnica | 10,0 mm |
| Materiał | Stalowe | |
| Włóczniaki | Wymiar | 80,0 mm±0,1 mm |
| Materiał | PE | |
| Kolor | Czarne | |
Charakterystyka mechaniczna i środowiskowa
| Pozycje | Zjednoczcie się | Specyfikacje |
| Długoterminowe napięcie | N | 600 |
| Napięcie (krótkoterminowe) | N | 1500 |
| Zniszczanie (długoterminowe) | N/10cm | 300 |
| Zniszczanie (krótkoterminowe) | N/10cm | 1000 |
| Min. promienie zgięcia (dynamiczny) | mm | 20D |
| Min. promień gięcia (statyczny) | mm | 10D |
| Temperatura instalacji | °C | -20~+60 |
| Temperatura pracy | °C | -40~+70 |
| Temperatura przechowywania | °C | -40~+70 |
Parametry techniczne
| Liczba włókien | Średnica kabla (mm) | Masę kable (kg/km) |
Wytrzymałość na rozciąganie Długa/krótka Termin (N) |
Odporność na złamanie Długa/krótka Termin (N/100 mm) |
Zgięcie Radiusz statyczny/dynamiczny (mm) |
| 2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Charakterystyka układu przesyłowego | |||||
| G.652 | G.655 | 50/125 μm | 620,5/125 μm | ||
|
Maksymalne osłabienie (dB/km) (+20°C) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0.4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| Długość fali odcięcia kabla (nm) | ≤ 1260 | ≤ 1450 | |||
-
