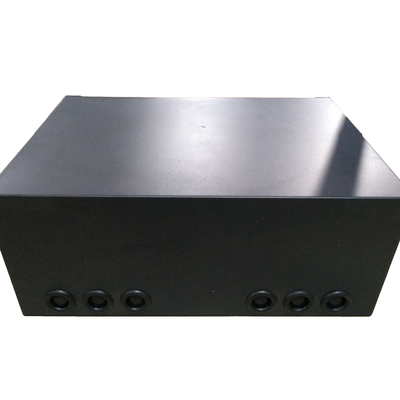

288 Rdzeni SC Duplex ODF 4U

Panele krosowe 288 rdzeni SC Duplex ODF 4U do montażu w szafie

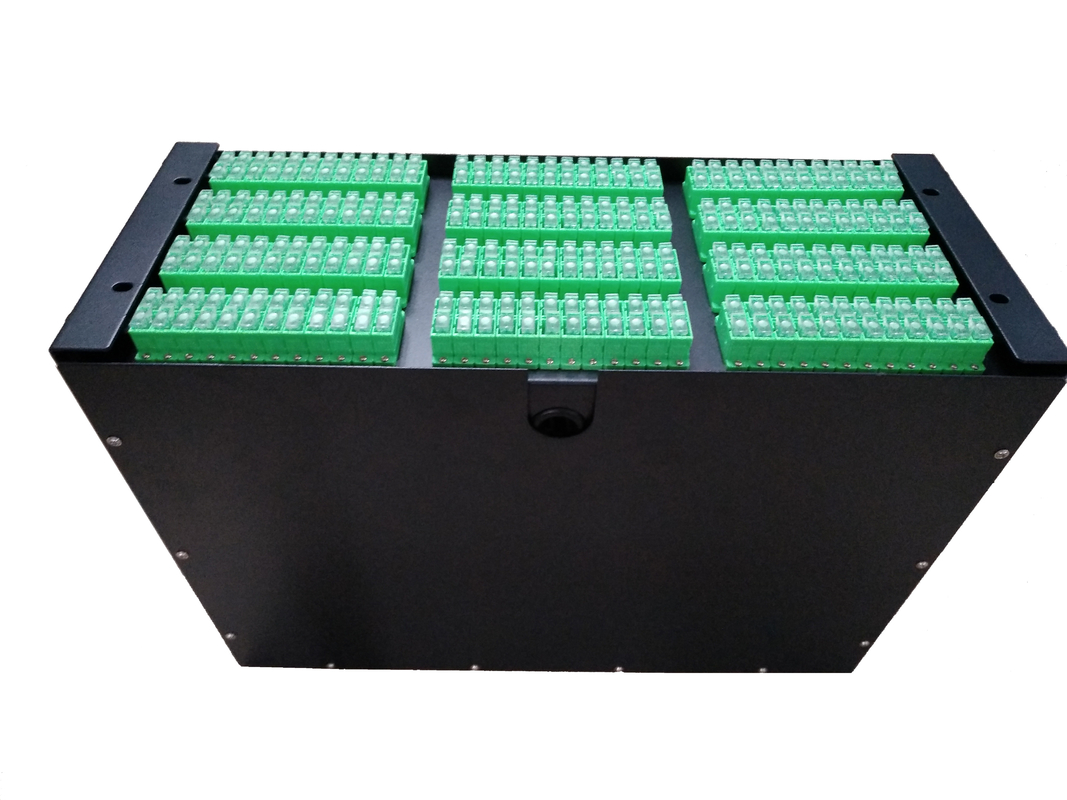

Panel krosowy światłowodowy do montażu w szafie 19" 4 U z prowadnicą SC Duplex, 288 rdzeni ODF

Wprowadzenie:


Metalowy panel krosowy typu szufladowego jest urządzeniem pomocniczym do okablowania końcowego w sieciach komunikacyjnych transmisji światłowodowej, który nadaje się do bezpośredniego łączenia kabli światłowodowych w pomieszczeniach

oraz połączeń rozgałęźnych i ochrony włókien.

Wyposażony w adaptery SC/APC i pigtaily, uchwyty do montażu w szafie są mocowane do obudowy śrubami fabrycznie, podczas budowy w terenie, należy je wyjąć i zamontować w szafie.


Cechy:

• Zastosowanie w zakończeniach i standardowej strukturze 19",
• Metalowa konstrukcja przesuwna
• montaż w szafie w ramie dystrybucji optycznej ODF
• Odpowiedni dla adapterów FC, SC, ST, LC, E2000
• Blacha stalowa walcowana na zimno, z natryskiem elektrostatycznym
• Rozmiar obudowy: 430*300*6U

Panel krosowyStruktura

Zawiera 3 części: korpus obudowy, elementy wewnętrzne, złącze światłowodoweochronne.

1. Korpus obudowy

wygodnydo otwierania iinstalacji, posiadawysokonapięciowe uziemienie dlaelementów metalowych.2. Elementy wewnętrzne, głównie 3 elementy:

A. wspornik: wewnętrzny korpus konstrukcyjny, służący do wewnętrznego podparcia;B.Tacka spawalnicza

:

doprzechowywania złączy światłowodowych,elementy ochronnei pozostałe włókna,Ochronadługość włókna optycznego ≥1,6 m, promień

 gięcia≥37,5 mm, posiada również oznaczenia doidentyfikacjiwłókna;C. urządzenie mocujące:do mocowania osłony kabla światłowodowego

,element wzmacniający iokablowanie pigtail.Ochronaczęścizłączy światłowodowych: tuleja i dławik kablowy

Zastosowanie:1. Telekomunikacja 2. Telewizja kablowa 3. LAN i WAN

4. Sieć

5. Szerokopasmowy
Specyfikacja
Typ
Wymiar
(mm)

Maksymalna pojemność
