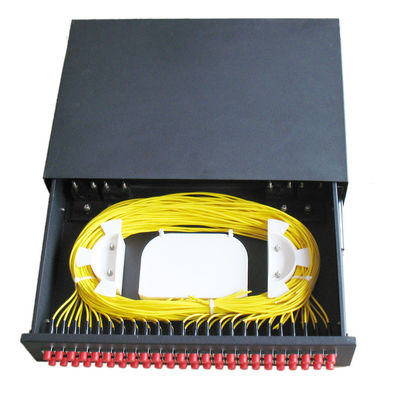

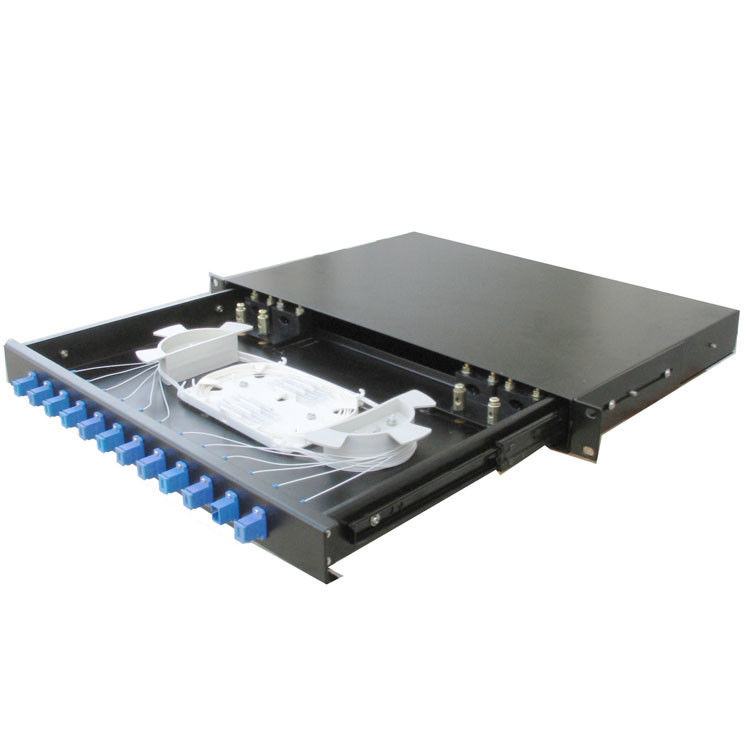

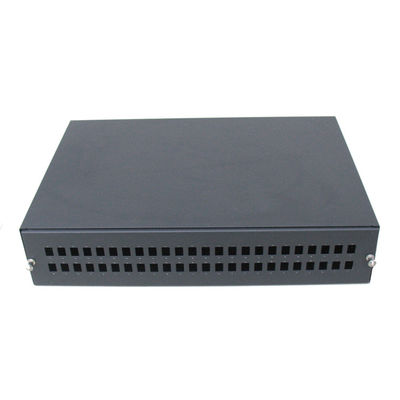

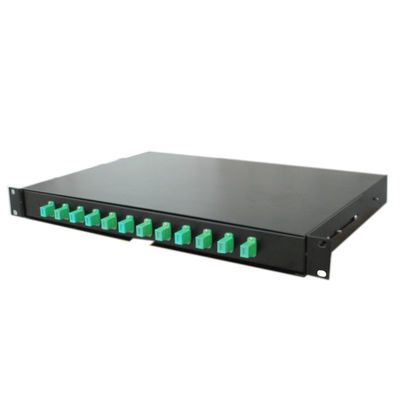

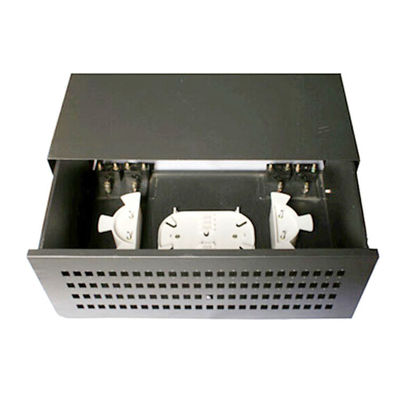

12-192-rdzeniowy, wysuwany panel kasetowy, standardowa konstrukcja 19'' do montażu w szafie, z adapterami FC SC LC ST
Zastosowanie:
Produkt może być używany na zakończeniach kabli światłowodowych, różnych typów i konstrukcji, których średnica mieści się w zakresie 18 mm () tacy.
Cechy konstrukcyjne:
Wszystkie wskaźniki właściwości są zgodne z normą krajową YD/T925—1997.
- Korpus wykonany z blachy stalowej walcowanej na zimno. Silna siła klejenia, artystyczny i trwały.
- Oryginalna konstrukcja 1-2 wejść kablowych i wyjść światłowodowych dla 1-24 rdzeni zapewnia elastyczność.
- Wejścia kablowe są uszczelnione olejoopornością NBR, aby zwiększyć elastyczność. Użytkownicy mogą wybrać przebicie wejścia i wyjścia.
- Nakładające się tace do topienia włókien i oddzielna jednostka uziemienia izolacyjnego sprawiają, że rozmieszczenie rdzeni, zwiększanie pojemności i uziemienie kabli jest elastyczne, wygodne i bezpieczne.
- Główne specyfikacje techniczne:
- Wymiary zewnętrzne: (długość×szerokość×wysokość) 430x250x1U
- Waga: 3,5 kg
promień gięcia światłowodu: ≥40 mm
dodatkowa strata tacy na włókna: brak
długość włókna pozostawiona w tacy: ≥1,6 m
pojemność włókien: 48 rdzeni
temperatura pracy: - 400C ~ + 600C
odporność na nacisk boczny: 500N
odporność na wstrząsy: 750N
IV, Operacje
Zdejmij izolację kabla, zdejmij osłonę zewnętrzną i wewnętrzną, a także luźną rurkę termokurczliwą i zmyj smar wypełniający, pozostawiając 1,1～1,6 m włókna i 20～40 mm rdzenia stalowego.
Zamocuj kartę dociskową kabla i kabel, a także rdzeń stalowy wzmacniający kabel.
Wprowadź włókno do tacy do topienia i łączenia, zamocuj rurkę termokurczliwą i stopioną rurkę do jednego z łączących włókien. Po stopieniu i połączeniu włókna przesuń rurkę termokurczliwą i stopioną rurkę i zamocuj pręt rdzenia wzmacniającego ze stali nierdzewnej (lub kwarcu), upewnij się, że punkt połączenia znajduje się na środku rury obudowy. Podgrzej rurkę, aby połączyć je w jedno. Umieść chronione złącze w tacy do układania włókien. (jedna taca może pomieścić 12 rdzeni)
Ułóż lewe włókno równomiernie w tacy do topienia i łączenia i zamocuj włókno nawijające za pomocą opasek nylonowych. Używaj tac od dołu do góry. Po połączeniu wszystkich włókien zakryj górną warstwę i zamocuj ją.
Ustaw i użyj przewodu uziemiającego zgodnie z planem projektu.
Lista pakowania
obudowa terminala główna: 1 sztuka ściereczka do polerowania: 1 szt.
znak topienia i łączenia: 1 szt.
tuleja termokurczliwa: 2～24 szt.
opaska: 4～24 szt.
Specyfikacja:
Typ
GPZ/JJ-CLA
Wymiar (mm)
430*250*1U/2U/3U/4U
Odpowiedni adapter
FC/LC/SC/ST,APC/UPC/PC
Pojemność włókien (rdzenie)
12,24,48,,96 (płytę panelu można zmienić)
Materiał
| Nr/karton |
Informacje o zamówieniu: |
| GPZ/JJ-CLA2SC24 |
Wymiar (mm) |
| Maksymalna pojemność (rdzenie) |
Uwaga |
| GPZ/JJ-CLASC12 |
430*250*1U |
| 12 |
Blacha stalowa walcowana na zimno, z natryskiem elektrostatycznym, odpowiednia do adapterów FC, SC, ST, LC. |
GPZ/JJ-CLAFC24
| Nr/karton |
GPZ/JJ-CLA2SC24 |
48 |
GPZ/JJ-CLAFC48 |
| 475*335*130 |
48 |
Informacje o pakowaniu: |
Typ |
|
(mm) |
|
Waga |
| Rozmiar opakowania |
(mm) |
Waga |
(kg)
| Nr/karton |
GPZ/JJ-CLASC12
5
|
GPZ/JJ-CLAFC24
GPZ/JJ-CLA2SC24
|
29,0 kg
5
|
GPZ/JJ-CLAFC24
GPZ/JJ-CLA2SC24
|
GPZ/JJ-CLAFC24 |
| 475*335*130 |
6,2 kg |
500*355*550 |
26,3 kg |
4 |
|
|
|
|
|
|
|
|
|
