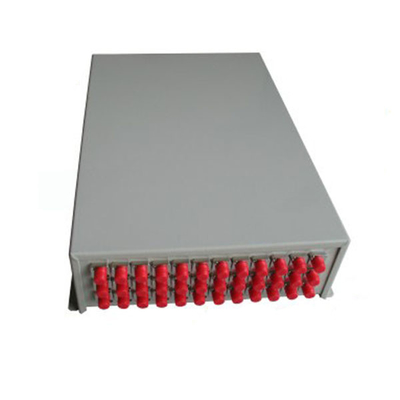

48-rdzeniowa, montowana na ścianie, światłowodowa skrzynka połączeniowa FC ST ROSH

48 rdzenia ścienne FC ST ROSH skrzynia łącznikowa optyczna

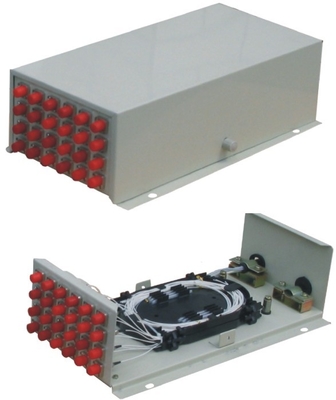

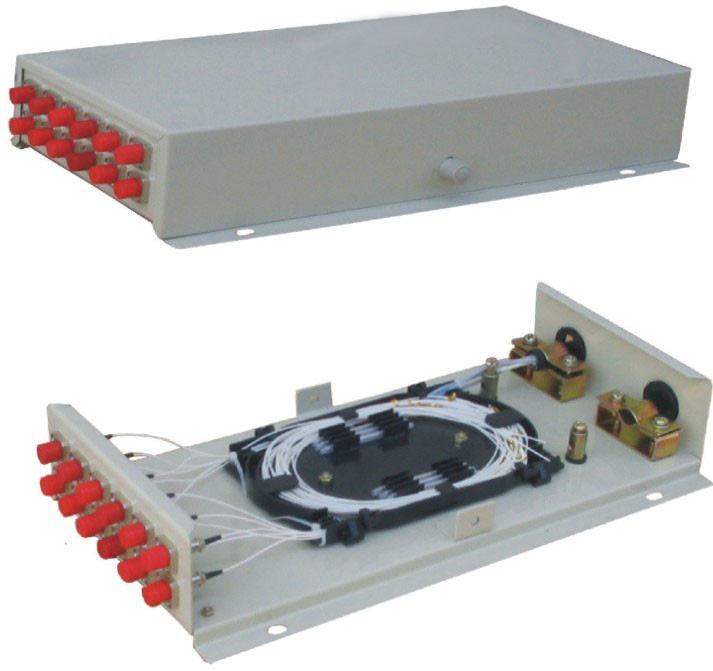

Skrzynka końcowa z włókna optycznego montowana na ścianie GPZ-48A,12core, 24core, 48core

Zastosowanie:

Produkt może być stosowany na końcowej części kabli optycznych, różnych typów i konstrukcji, których średnica nie przekracza 18 mm.

cechy konstrukcyjne:

1Wszystkie wskaźniki nieruchomości są zgodne z krajowym standardem YD/T814-1996.

2Korpus wykorzystał blachę stalową walcowaną na zimno, a powierzchnia wykorzystuje technikę cienia plastiku.

3Wyraźna konstrukcja wejścia kablu 1 ′′2 i wyjścia światła 1 ′′48 rdzeni zapewnia elastyczność.

4. Wjazd kablowy i wyjście z włókna są uszczelnione odpornością na olej NBR zwiększyć elastyczność. Użytkownicy mogą wybrać do szczotki wejścia i wyjścia.

5Powierzchniowa tablica roztopiania włókien i oddzielna jednostka ziemia izolacyjna sprawiają, że rozmieszczenie rdzeni, rozszerzając pojemność i ziemia kablowa jest elastyczna, wygodna i bezpieczna.

Główne specyfikacje techniczne

1Wyjściowy rozmiar: (długość × szerokość × wysokość) 330 × 183 × 70/100

2Waga:10,7/2 kg

3. promień owijania włókna optycznego: ≥ 40 mm

4. dodatkowa utrata tacy włóknowej: żadna

5. długość włókna pozostawiona w tacce: ≥1,6 m

6Pojemność światła: 48 rdzeni

7. temperatura robocza: - 400C ~ + 600C

8. przeciwciśnienie boczne: 500N

9. odporność na wstrząsy:750N

Działania

1. Odłóż kabel, zdjąć obudowę zewnętrzną i wewnętrzną, a także luźną rurę kontraktową i zmyć tłuszcz wypełniający, pozostawiając włókno o długości 1,1 mm i rdzeń stalowy o długości 20 mm.

2- Naprawić kartę prasową i kabel, a także wzmocnić rdzeń stalowy kabla.

3. Prowadź włókno do taśmy stopienia i łączenia, zamocować rurę kontraktu cieplnego i stopiony rurę do jednego z włókien łączących.Przenieść rurę kontraktu cieplnego i stopionej rury i zamocować nierdzewnej (lub kwarcowej) wzmocniony rdzeń kij , upewnij się, że punkt połączenia jest w środku rur obudowy. ogrzewać rurę, aby zrobić dwa w jeden. umieścić chronione połączenie w tacy włókna-kładzenia. ((jeden tacy może położyć 12 rdzeni)

4Połóż lewy włókno w stopieniu i łączącej tacy równomiernie, i upewnij fibry owinięcia z nylonów krawaty.Zakryj górną warstwę i napraw ją..

5Położenie i użycie drutu ziemskiego zgodnie z planem projektu.

6Może być zamontowany na ścianie lub w linii poziomej.
