Szczegóły Produktu:
Zapłata:
|
| Splitter: | 2:32,2:16 | Dimension: | φ230*550 |
|---|---|---|---|
| Cable diameter: | φ7-φ22 | Cable port: | 4 in ,4 out |
| Capacity of splice tray: | 24 Single fiber | Max qty of splice tray: | 6 |
| Max capacity: | 144 Single fiber | Material: | MPP |
| Sealing structure: | Heat shrinkable sealing structure silicon gum material | ||
| Podkreślić: | Obudowa światłowodowa napowietrzna,Obudowa światłowodowa z rozdzielnicą PLC,Obudowa światłowodowa MPP |
||

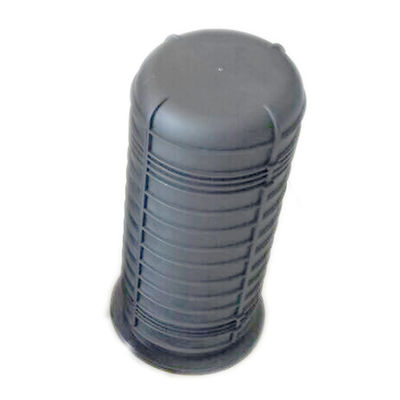

PLC Splitter IP65 Ściana Fiber Optic Enclosure

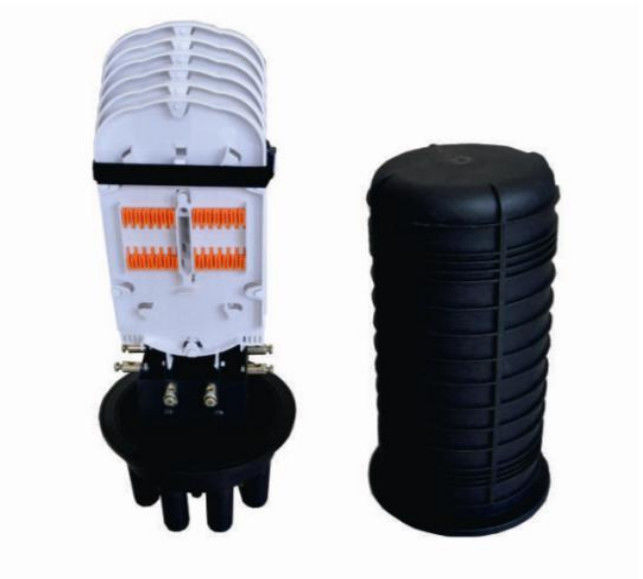

GJS-M7/RS Zamknięcie kopuły światłowodowej z rozdzielcą PLC
Opis
Zastosowanie
Rodzaj serii zamknięcia kopuły, stosowany do bezpośredniego połączenia podczas procesu przesyłu światłowodowego i zapewniający ochronę połączeń łącznych, z 6 małymi okrągłymi otworami kablowymi i 1 dużym otworem kablowym;uszczelnienie termiczne z obudową kurczącą się termicznieZ dobrą wydajnością uszczelniającą, prostą instalacją i szerokim zakresem zastosowań są najlepszym wyborem dla połączenia światłowodowego.
Produkt Cechy
Wszystkie wskaźniki funkcjonalne są zgodne z krajową normą YD 814.1-2004 dotyczącą pudełek dystrybucyjnych.

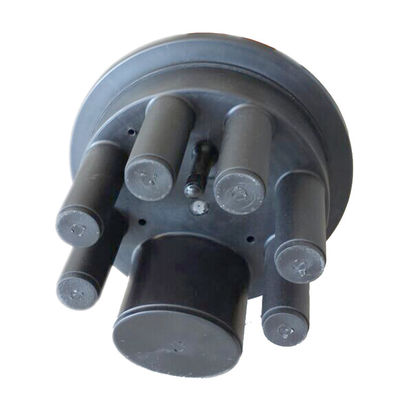

Cztery wchodzące i cztery wychodzące porty kablowe; istnieje 1 duże i 6 małych okrągłych otworów, które mogą wchodzić i wychodzić z kabli optycznych Φ7~Φ22.
Z zewnętrznej części jest wykonana z twardych tworzyw sztucznych, ma mniejszą wagę, wysoką wytrzymałość mechaniczną, anty starzenie się, silną odporność na korozję, odporność na błyskawice,i długą żywotność.
Zestawiona tablica splice i niezależne urządzenie uziemienie izolacyjne sprawiają, że konfiguracja rdzenia światłowodowego, rozszerzenie i uziemienie kabla są elastyczne, wygodne i bezpieczne.

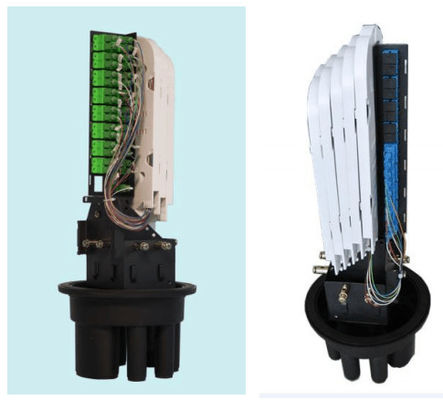

Taczka do spliczenia jest wyposażona w gniazda do spliczenia i uchwyt do rozdzielacza PLC, który może być konfigurowany w dowolnym momencie zgodnie z potrzebami połączenia linii bezpośredniej lub odgałęzienia.
Techniczne Wskaźnik
Promień krzywizny włókna: ≥40 mm
Dodatkowa strata dysku optycznego: ≤ 0,01 dB
Zakres temperatur: - 40 °C ~ + 65 °C
Przeciwciśnienie boczne: ≥2000N / 10 cm
Odporność na wstrząsy: ≥20N.m
Poziom ochrony: IP65
Specyfikacja produktu
| Rodzaj | GJS-M7/RS |
| Rozmiar ((mm) | ¢230 * 320/440 |
| Średnica kabla (mm) | ¢7 ¢22 |
| Wjazd kablowy | 4 wchodzące i 4 wychodzące |
| Pojemność tacy | 24 (jednokernie) |
| Maksymalna ilość tacy do łączenia | 6 |
| Maksymalna pojemność | 144 (jednokernie) |
| wielkość kartonu zewnętrznego ((mm) |
540*485*465/4 sztuk |
| Całość sprawy | 1 zestaw |
| łącznik bieguna | 2 sztuk |
| Rurka skurczalna cieplnie (mała) | 6 sztuk |
| Rurka skurczalna cieplnie (owalna) | 1 proc. |
| Wyroby do przepływu wody | w zależności od typu |
| drut uziemieniowy ((L=120mm) | 1 proc. |
| karta oddziału | 1 proc. |
| Płytki z cyny | 2 sztuk |
| Włókienka z żurawia ze stali nierdzewnej | 8 sztuk |
