1X16 SC Simplex Obudowa Spoiny Światłowodowej LC Duplex
| Splitter: | 2pc of 1*16 | Dimension: | 465 x250x240mm |
| Type: | Racks & Enclosure | Adapter: | SC Simplex and LC Duplex |
| Capacity of splice tray: | 24 Core | Max qty of splice tray: | 8 |
| Max capacity: | 192 fibers | Material: | ABS |
| High Light: | 1X16 Obudowa Spoiny Światłowodowej,ABS Obudowa Spoiny Światłowodowej,1X16 SC Simplex Obudowa Spoiny |
||

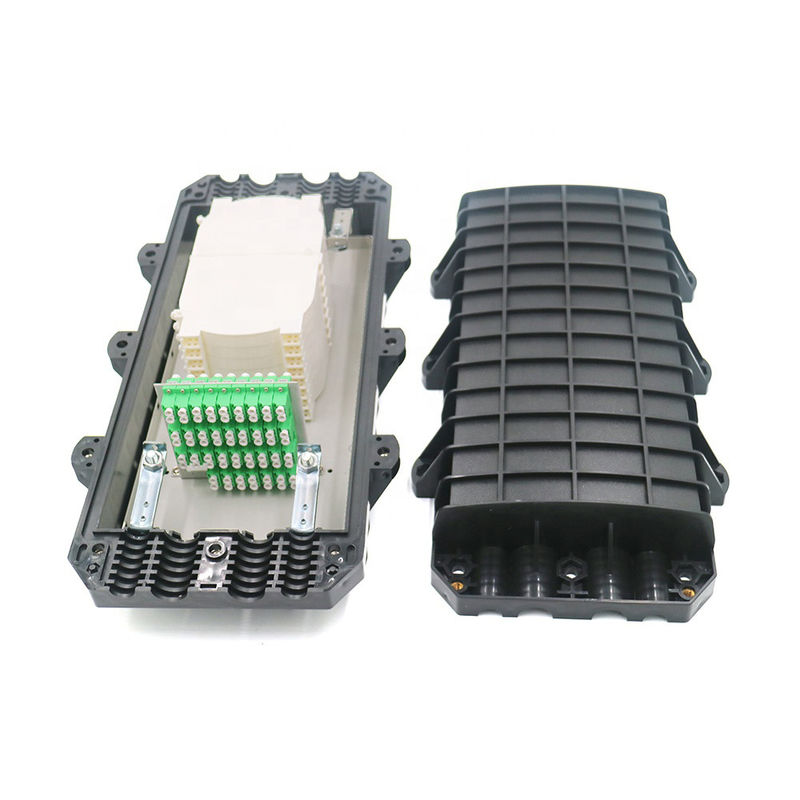

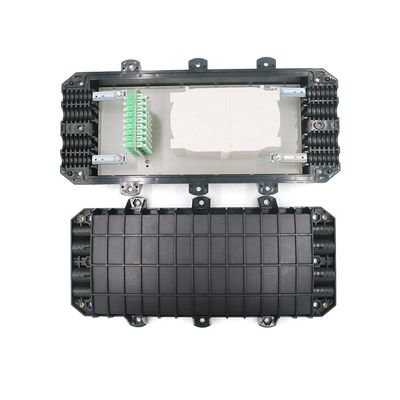

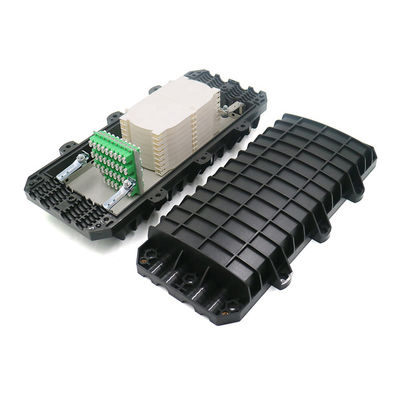

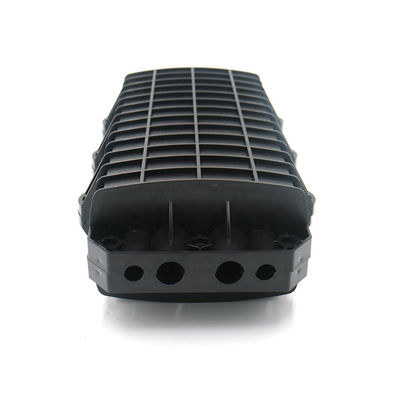

1X16 SC Simplex LC Duplex Obudowa Złącza Światłowodowego
Złącze liniowe światłowodowe 192 rdzenie LC APC Skrzynka złączowa Złącze kabla światłowodowego GJS(04)7C
Cechy:
* Korpus obudowy wykonany jest z importowanych tworzyw konstrukcyjnych o wysokiej wytrzymałości (ABS) i uformowany w kształt z tworzyw sztucznych w formie pod wysokim ciśnieniem. Ma kształt POŁOWY prostokąta, z zaletami mniejszej wagi, wysokiej wytrzymałości mechanicznej, odporności na korozję, ochrony przed uderzeniami pioruna i długiej żywotności.
* Korpus jest uszczelniony gumą silikonową, wejście kablowe wykorzystuje blok silikonowy, niezawodne uszczelnienie, łatwe otwieranie i konserwacja.
* 4 wejścia, 4 wyjścia, maksymalna pojemność 192 rdzenie (pojedyncze włókna)
* Opcjonalna pętla kablowa (Φ7,Φ14,Φ20) umożliwia użytkownikowi wybór różnych średnic zewnętrznych w zależności od rzeczywistych warunków, zwiększa to niezawodność uszczelnienia wejścia kablowego.
* Nakładające się tace do topienia włókien i oddzielna jednostka uziemienia izolacyjnego umożliwiają rozmieszczenie rdzeni, zwiększając pojemność i elastyczność kabla, wygodne i bezpieczne.
* Zewnętrzny element metalowy i jednostka mocująca wykonane są ze stali nierdzewnej, dzięki czemu mogą być wielokrotnie używane w różnych środowiskach.
* Zamocuj kartę dociskową kabla i kabel, razem z rdzeniem stalowym wzmacniającym kabel. Jeśli średnica kabla jest mniejsza niż średnica pętli kablowej, najpierw zwiąż punkt mocowania kabla taśmą klejącą, aż średnica będzie wystarczająca, a następnie zamocuj go.
* Wprowadź włókno do tacy do topienia i łączenia, zamocuj rurkę termokurczliwą i rurkę do topienia ciepłem do jednego z łączących włókien. Po stopieniu i połączeniu włókna przesuń rurkę termokurczliwą i rurkę do topienia ciepłem i zamocuj rdzeń wzmacniający ze stali nierdzewnej (lub kwarcu), upewnij się, że punkt połączenia znajduje się na środku rury obudowy. Podgrzej rurę, aby połączyć je w jedno. Umieść chronione złącze w tacy do układania włókien (jedna taca może pomieścić 24 rdzenie).
* Ułóż lewe włókno w tacy do topienia i łączenia równomiernie i zamocuj nawinięte włókno opaskami nylonowymi. Używaj tac od
dołu do góry. Po połączeniu wszystkich włókien załóż górną warstwę i zamocuj ją.
* Ustaw i użyj przewodu uziemiającego zgodnie z planem projektu.
* Uszczelnij uchwyt kabla w pobliżu wlotu złącza i połączenie pierścieni kablowych taśmą uszczelniającą. I zamknij
nieużywane wloty za pomocą wtyczek, z odsłoniętymi wklęsłymi częściami wtyczki uszczelnionymi taśmami. Następnie umieść paski uszczelniające w rowku uszczelniającym po bokach obudowy i nasmaruj wklęsłą część wlotu korpusu między dwiema częściami obudowy. Następnie zamknij dwie części obudowy i dokręć je śrubami ze stali nierdzewnej. Śruby powinny być dokręcone mocno z wyważoną siłą.
* Zgodnie z wymaganiami dotyczącymi układania, ustaw i zamocuj narzędzie do zawieszania.
|
Model
|
SP-GJS-(04)7C
|
|
Rozmiar zewnętrzny
|
465 × 250× 240mm
|
|
Waga
|
4,7 kg
|
|
promień gięcia światłowodu
|
≥40mm
|
|
dodatkowa strata tacy światłowodowej
|
≤0,01dB
|
|
długość włókna pozostawiona w tacy
|
≥1,6m
|
|
pojemność włókna (pojedyncza)
|
192 rdzenie
|
|
temperatura pracy
|
- 40℃ ~ + 70℃
|
|
odporność na nacisk boczny
|
≥2000N / 10cm
|
|
odporność na wstrząsy
|
≥20N.m
|
-
