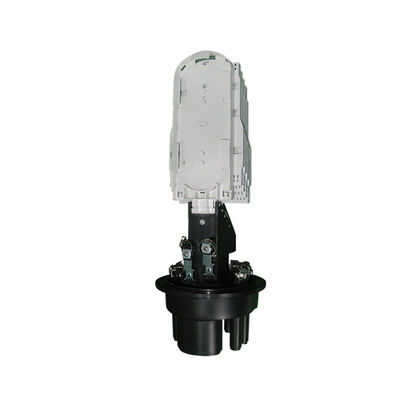

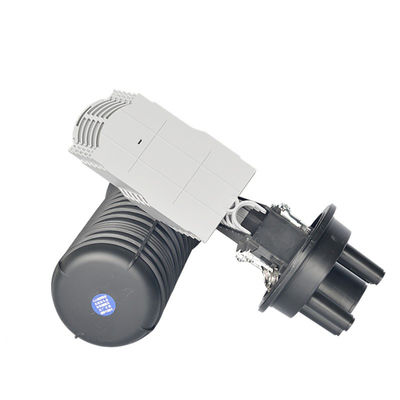

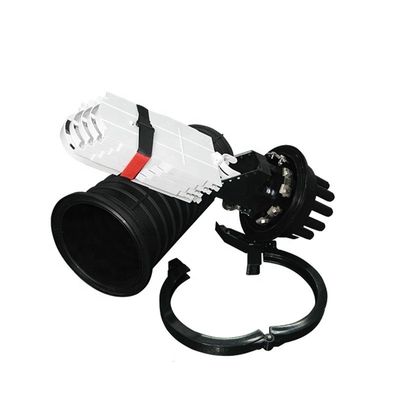

144 portowa, 1 wejście, 8 wyjść, wodoszczelna obudowa światłowodowa ABS

• Obudowa wykonana jest z wysokiej jakości tworzyw konstrukcyjnych, charakteryzujących się dobrą odpornością na erozję w środowisku kwasów, zasad i soli, odpornością na starzenie, a także gładkim wyglądem i niezawodną konstrukcją mechaniczną.
• Konstrukcja mechaniczna jest niezawodna i odporna na trudne warunki środowiskowe, intensywne zmiany klimatyczne i ciężkie warunki pracy.
• Stopień ochrony sięga IP66.
• Złącza mają zastosowanie do kabli światłowodowych typu wstążkowego i zwykłych kabli światłowodowych.
• Tacki do spawania wewnątrz złącza są obracane jak książeczki i mają odpowiedni promień krzywizny i przestrzeń do nawijania włókien światłowodowych, aby zapewnić promień krzywizny dla nawijania optycznego 40 mm.
• Każdy kabel światłowodowy i włókno mogą być obsługiwane indywidualnie.
• Złącze ma małą objętość, dużą pojemność i wygodną konserwację.
• Elastyczne gumowe pierścienie uszczelniające wewnątrz złącza mają dobre właściwości uszczelniające i odporność na pot. Obudowę można otwierać wielokrotnie bez wycieku powietrza. Nie są wymagane żadne specjalne narzędzia.
• Obsługa jest łatwa i prosta. Zawór powietrza jest przewidziany dla złącza i służy do sprawdzania szczelności.

Wymiary i możliwości:

• Wymiary zewnętrzne (wysokość x średnica): 470*210mm
• Maksymalna pojemność: wiązka –144 rdzenie;
• Wejścia kablowe: 1 wejście, 8 wyjść
• Średnica kabla: Φ5mm - Φ38mm.
• Liczba tacek: 1-6
• Metoda uszczelniania: termokurczliwa

Warunki pracy:

• Temperatury: -40℃~+60℃
• Wilgotność: ≤95% (przy 40℃)
• Ciśnienie powietrza: 70kPa ~106kPa

Specyfikacje techniczne:

• Szczelność: po uszczelnieniu skrzynki, napompować do 100kPa do wewnątrz (pompowanie dotyczy tylko modeli z otworem powietrznym), a następnie zanurzyć w wodzie o normalnej temperaturze, po 15 minutach stałej obserwacji, nie ma pęcherzyków do przelewu.
• Rezystancja izolacji: rezystancja izolacji między metalowym elementem roboczym a ziemią jest większa niż 20kMΩ.
• Nacisk: nie ma przebicia ani przeskoku przy 15kVdc/1min między metalowym elementem roboczym a ziemią.
• Promień krzywizny włókna 40 mm, bez dodatkowych strat wewnątrz tacy do spawania.
• Może wytrzymać osiową wytrzymałość na rozciąganie nie mniejszą niż 1000N.
• Żywotność: 25 lat.
• Inne parametry są zgodne z wymaganiami normy YD/T814-1998.

Rozmiar opakowania

Każde złącze ma indywidualny rozmiar pudełka: 22,5*21,5*50(cm)
6 sztuk złączy zapakowanych w jeden karton zewnętrzny Rozmiar: 69*45,5*53(cm)
