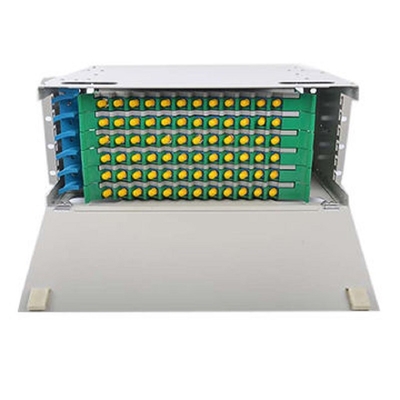

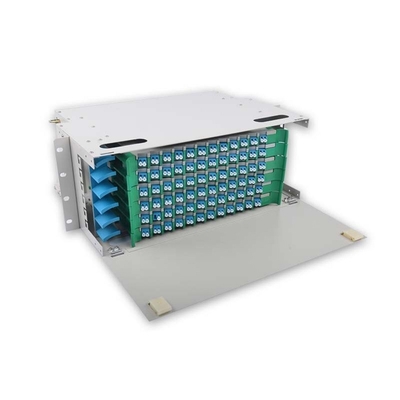

FTTX 144 Port Outdoor ODF Optical Distribution Frame
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | Outdoor ODF Optical Distribution Frame,144 port Outdoor ODF,FTTX Optical Distribution Frame |
||
FTTX 144 Portowy Zewnętrzny ODF Rama Dystrybucji Optycznej
Duża pojemność 72 96 144 portowy Zewnętrzny ODF światłowodowy / główna rama dystrybucyjna Panel Patch
Wprowadzenie
Skrzynka zaciskowa światłowodu może być stosowana w połączeniach rozgałęźnych zakończeń światłowodowych, działając jako skrzynka dystrybucyjna, standardowa struktura 19’’, montaż w szafie, dostępna do instalacji adapterów FC, SC, ST, LC.
Cechy konstrukcyjne
l Wszystkie wskaźniki właściwości są zgodne z normą krajową YD/T925—1997.
l Korpus wykonany z blachy stalowej walcowanej na zimno. Silna siła klejenia, artystyczny i trwały.
l Charakterystyczna konstrukcja 1-2 wejść kablowych i wyjść światłowodowych 1-24 rdzeni zapewnia elastyczność.
l Wejścia kablowe są uszczelnione olejo-odpornym NBR w celu zwiększenia elastyczności. Użytkownicy mogą wybrać przebicie wejścia i wyjścia.
l Nakładające się tace do topienia włókien i oddzielna jednostka uziemienia izolacyjnego sprawiają, że rozmieszczenie rdzeni, zwiększanie pojemności i uziemienie kabli jest elastyczne, wygodne i bezpieczne.
Specyfikacje techniczne
Rozmiar zewnętrzny: (długość×szerokość×wysokość) 430x300x1U/2U
Promień gięcia światłowodu: ≥40mm
Dodatkowa strata tacy światłowodowej: brak
Długość włókna pozostawiona w tacy:≥1,6m
Pojemność włókna: 48 rdzeni
Temperatura pracy: - 400C ~ + 600C
Odporność na nacisk boczny: 500N
Odporność na wstrząsy: 750N

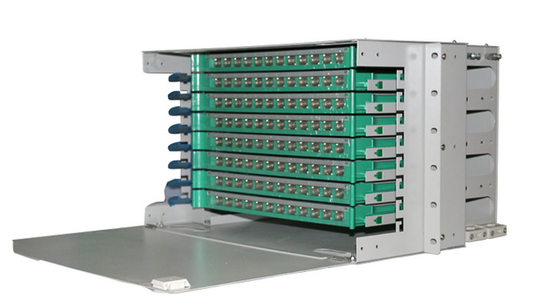

Rama Dystrybucji Optycznej do montażu w szafie
| Model | Liczba rdzeni | Wysokość | Wymiary (cm) | Waga (kg) |
| ODF-R144 | 144 | 7U | 49x30.5x31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30.5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30.5x17.8 | 9 |
| ODF-R48 | 48 | 3U | 49x30.5x13.35 | 7 |
| ODF-R36 | 36 | 2U | 49x30.5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30.5x8.9 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
