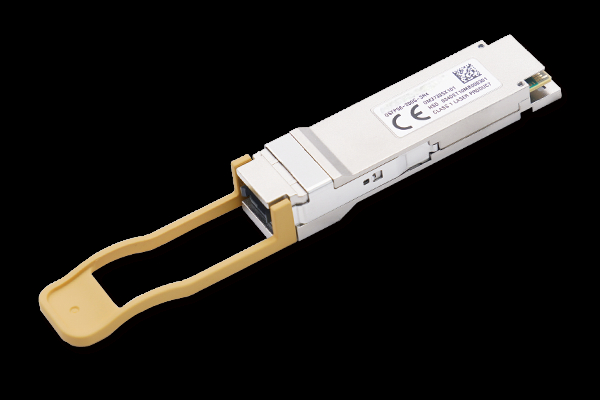

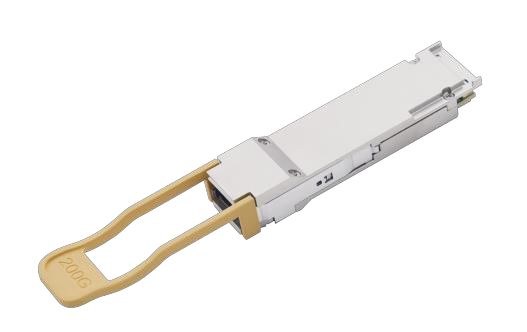

moduł nadajnika QSFP56 200GE SR4 100M OM4 & 70M OM3

OM3738SX101 to równoległy pełno-dupleks 200GE Quad Small Form Factor Pluggable. Moduł optyczny (QSFP56) zaprojektowany do komunikacji danych wielociągowych o krótkim zasięgu. Moduł optyczny wykorzystuje 4-stopniowy format modulacji amplitudy impulsu (PAM4). oferuje cztery pasy danych oparte na technologii 850 nm VCSEL/PD array i jest zdolny do łącznej prędkości przesyłu danych 200GE na 100 m OM4 MMF lub 70 m OM3 MMF.

Jest zgodny z normami IEEE 802.3cd 200GBASE SR4, IEEE 802.3bs 200GAUI-4 Funkcje diagnostyki cyfrowej są dostępne za pośrednictwem interfejsu I2C, jak określone przez interfejsy zarządzania CMIS4.0.

Rysunek 2-1: Diagram bloku nadajnika

Rysunek 3-1: wymiary mechaniczne OM3738SX101

• QSFP56 podłączalny na gorąco
• Zgodny ze standardem IEEE 802.3cd 200GBASE-SR4
• Zgodne ze standardem IEEE 802.3bs 200GAUI-4
• CMIS4.0 zgodny z interfejsem zarządzania
• Funkcje diagnostyczne cyfrowe
• 4-kanałowy moduł nadajnika full-duplex
• 212.5 Gbps łączna szybkość przesyłu danych
• Maksymalna długość łącza 70 m OM3, 100 m OM4 z FEC
• Pojemnik MPO-12 APC/UPC pojedynczy
• Maksymalne rozpraszanie mocy < 5 W
• Zakres temperatury pomieszczenia roboczego od 0°C do 70°C
• Jednorazowe źródło zasilania 3.3 V
• Zgodność z RoHS 2

• 200G Ethernet
• Sieć centrum danych
