Szczegóły Produktu:
Zapłata:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

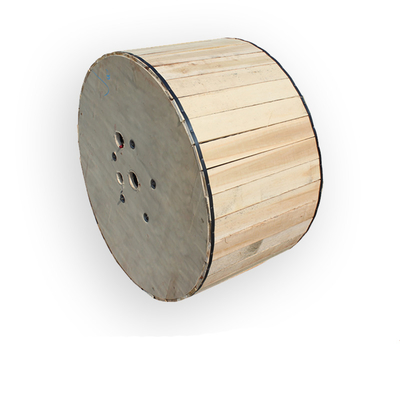

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Orzecznictwo: | ISO9001/CE/ROHS |
| Podkreślić: | Kable światłowodowe ADSS,Kable światłowodowe ADSS,Kable światłowodowe ADSS |
||

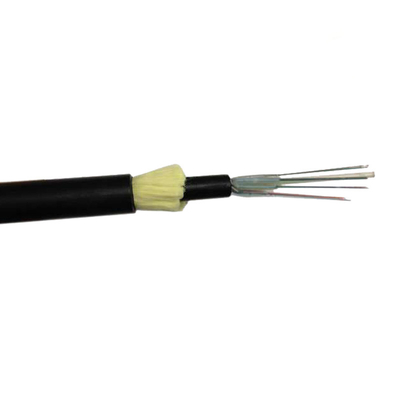

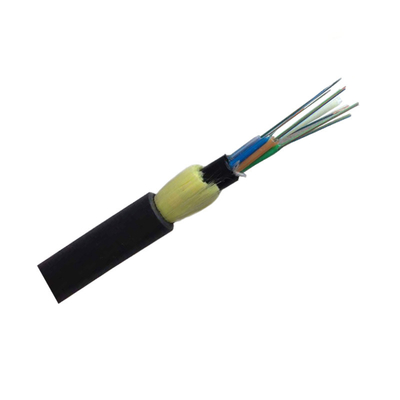

Niemetalowy centralny rurkowy kabel zewnętrzny ADSS Kabel światłowodowy LSZH Jacket SM G652D
Opis:
Wszystkie dielektryczne samonośne kable optyczne ADSS z włókna światłowodowego są luźnymi rurami.włożone w luźną rurę wykonaną z tworzyw sztucznych o wysokim modulu.Rury (i wypełniacze) są połączone wokół FRP (Fiber Reinforced Plastic) jako niemetaliczny centralnyelementy wytrzymałościowe do kompaktowego i okrągłego rdzenia kabla.
Po rdzeniu kabla jest wypełniony złożeniem wypełnienia.po naklejeniu na wewnętrzną warstwę warstwy przędzy aramidowejobudowa jako element wytrzymałościowy, kabel jest uzupełniony zewnętrzną obudową PE lub AT (anti-tracking).
Charakterystyka:
1Nie-metalowa konstrukcja zapewnia dobrą izolację, doskonałą odporność na błyskawice.
2Odpowiednia konstrukcja, precyzyjna kontrola nadmiaru długości włókna i wyraźny proces wiązania sprawiają, że kabel jest stabilny.
doskonałe właściwości mechaniczne i środowiskowe.
3Zdolność anty-elektromagnetyczna.
4Wykorzystanie przędzy aramidowej o wysokiej wytrzymałości jako elementu anty-pulling, silny, lekki i mała średnica kabla, odpowiedni
dla różnych warunków klimatycznych i okresu instalacji.
5Specjalna ochrona obudowy zewnętrznej AT (Anti-Track), silna zdolność anty-elektro korozji.
Zastosowanie:
1Telekomunikacje dalekobieżne, LAN w obszarze wysokiego napięcia lub dostęp do sieci telekomunikacyjnej;
2W przypadku systemu przesyłu energii, duże obszary grzmotu i wysoka inerencja elektromagnetyczna.
Arkusz danych:
| Ref. średnicy zewnętrznej mm | Masa referencyjna kg/km |
Maksymalne napięcie robocze KN: |
Maksymalne dopuszczalne napięcie robocze KN: |
Siła przełamania KN: |
Wzór wytrzymałościowy CSA mm2 | Moduł elastyczności KN/mm2 | Współczynnik rozszerzenia cieplnego ×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | - 0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | - 0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - 0.8 |
Charakterystyka:
1Można go zainstalować bez wyłączenia zasilania.
2Doskonała wydajność AT. Maksymalny indukcyjny w punkcie działania osłony AT może osiągnąć 25KV
3Lekka waga i niewielka średnica zmniejszają obciążenie spowodowane lodem i wiatrem oraz obciążenie wież i wsporników.
4. Duże długości przedziału i największy przedział jest ponad 1000m
5. Dobry charakter wytrzymałości na rozciąganie i temperatury
6Żywotność projektu wynosi ponad 30 lat.

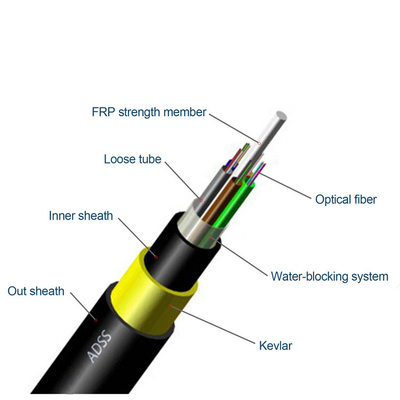

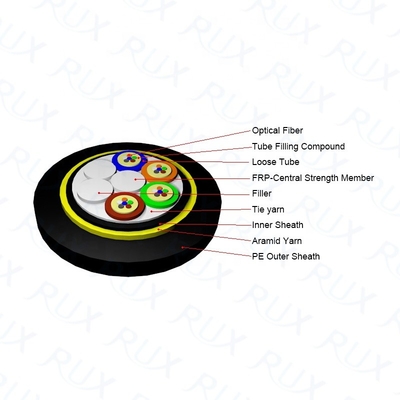

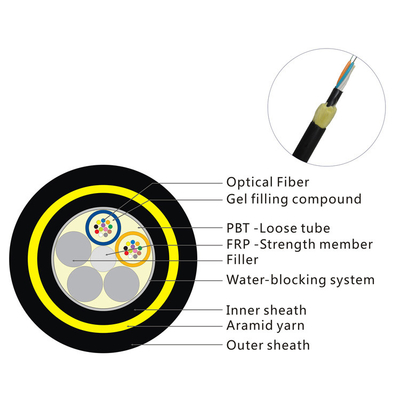

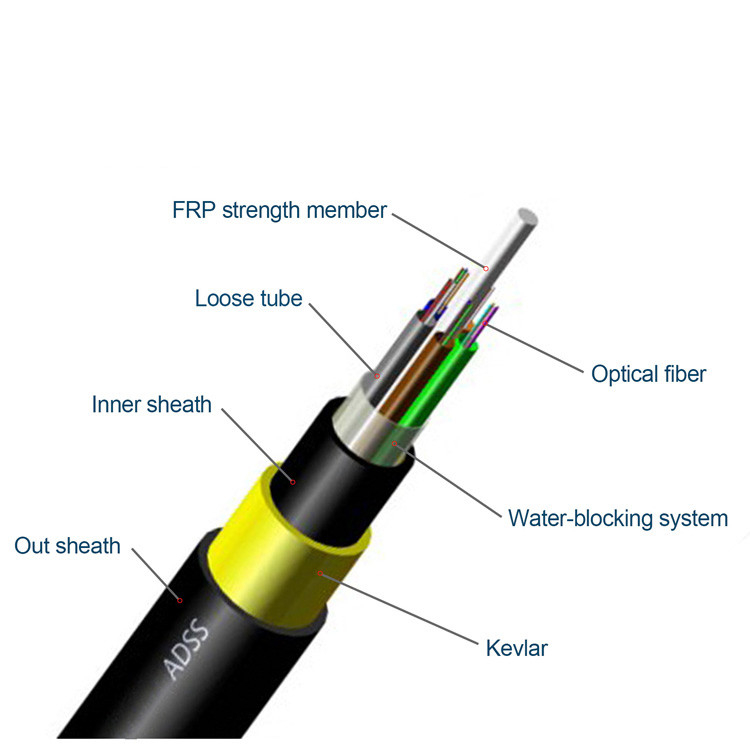

Struktura
ADSSjest uwolniona i zablokowana.Włókna umieszczane są w luźnej rurze wykonanej z tworzyw sztucznych o wysokim modulu.Rury są wypełnione wodoodpornym związkiem wypełniającym.
Rury (i wypełniacze) są uwięzione wokół FRP(Włókno wzmocnione tworzywem sztucznym), jako niemetaliczny element centralnej wytrzymałości w kompaktowym i okrągłym rdzeniu kabla.jest pokryta cienką powłoką polietylenową (PE)Po zastosowaniu dwóch warstw przędzy Aramid w dwóch kierunkach na wewnętrznej osłonie jako elementu wytrzymałościowym, kabel zostaje uzupełniony zewnętrzną osłoną PE lub AT (anti-tracking).
