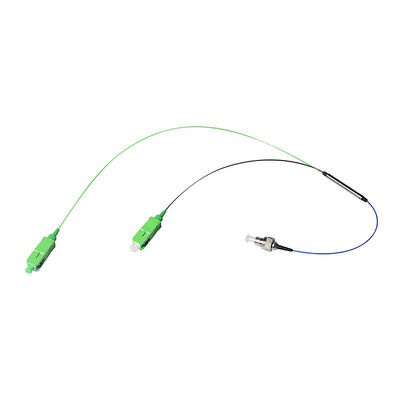

Fiber Optic Plc Splitter Filter 1310nm WDM CWDM DWDM
| Model No.: | Optical FWDM Splitter | Input/Output connector: | FC, SC, LC optional |
| Channel Wavelength: | 1310nm/1490nm/1550 nm | Coupling ratio(%): | 1-99 |
| Storage Temperature: | -40℃~+85℃ | Use: | FTTX |
| High Light: | 1310nm WDM CWDM DWDM,PLC splitter Filtr WDM,Włókno optyczne CWDM DWDM |
||
Fiber Optic Plc Splitter Filter 1310nm WDM CWDM DWDM

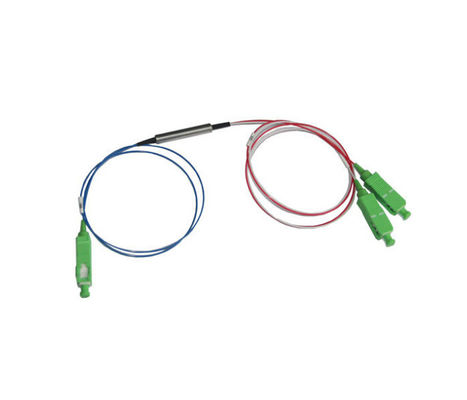

Mini FWDM 1 w 2 wyposażony w splitter PLC z włókna optycznego Filtr WDM dla 1310 1490 1550 nm
Wnioski
Monitorowanie systemu
Przekaźniki i włókna
Zwiększacz światłowodowy
System CATV
System FTTH
Cechy i zalety:
Szeroki zakres długości fali
Niska utrata wstawienia
Wysoka izolacja kanału
Wysoka stabilność i niezawodność
Specyfikacja
|
Parametry
|
Jednostka
|
Specyfikacje
|
||||
|
1
|
Zakres długości fali roboczej
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
Odległość między kanałami
|
---
|
20 nm
|
100 GHz
|
||
|
3
|
Przepustowość kanału (@-0,5dB szerokości pasma)
|
nm
|
IUT ± 6.5
|
UT ± 0.125
|
||
|
4
|
Ilość kanału
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Max. Przesyłam Ripple.
|
dB
|
< 0.35
|
< 0.4
|
||
|
6
|
Maksymalna strata wstawienia kanału
|
dB
|
≤ 1.8
|
≤ 3.0
|
≤ 2.0
|
≤ 3.2
|
|
7
|
Min. Izolacja sąsiednich kanałów
|
dB
|
> 30
|
> 25
|
||
|
8
|
Min. Izolacja kanałów nieprzyległych
|
dB
|
> 45
|
> 35
|
||
|
9
|
Min. Izolacja kanału ekspresowego
|
|
>13
|
>12
|
||
|
10
|
Min. Strata zwrotu
|
dB
|
≥ 45
|
|||
|
11
|
Maks. PDL
|
dB
|
< 0.1
|
< 0.1
|
< 0.20
|
< 0.30
|
|
12
|
Utrata wstawiania Wrażliwość temperatury
|
dB/°C
|
< 0.005
|
|||
|
13
|
Zmiana temperatury długości fali
|
nm/°C
|
< 0.002
|
|||
|
14
|
Maksymalny zasilacz
|
mW
|
300
|
|||
|
15
|
Dyrektywa
|
dB
|
≥ 50
|
|||
|
16
|
Zakres temperatury działania
|
°C
|
-40 do +80
|
|||
|
17
|
Zakres temperatury przechowywania
|
°C
|
-40 do +85
|
|||
|
18
|
Koszulka włóknista i długość włókna
|
cm
|
Dostosować
|
|||
|
19
|
Wymiary opakowania 1
|
mm
|
100 * 80 * 10 lub dostosować
|
|||
|
20
|
Wymiary opakowania 2
|
mm
|
LGX Kompatybilny
|
|||
|
21
|
Wymiary opakowania 3
|
mm
|
19 ̊ 1U Wstawiona na półce
|
|||
|
22
|
Rodzaj złącza
|
- Tak.
|
SC/LC/FC lub dostosować
|
|||
|
23
|
Rodzaj włókien i kolor kurtki
|
|
G.652D / G.657 A1 (lub dostosować)
|
|||
-
